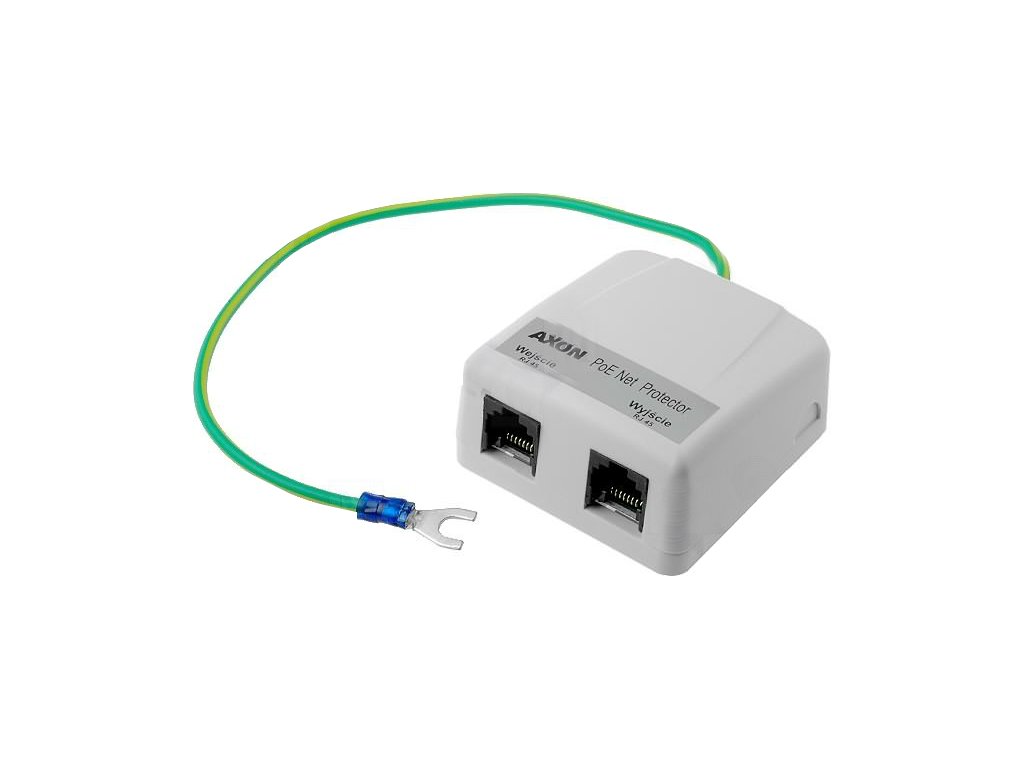

AXON PoE Net Protector

Podrobný popis

AXON PoE Net Protector

Přehled

AXON POE Net Protector je určen pro ochranu zařízení připojených k síti Ethernet 10/100 Mb/s, s možností dálkového napájení přes nevyužité páry vodičů. AXON PoE Device Net Protector obsahuje dvě cesty, datovou ( 1-2, 3-6) a napájecí (4 +5, 7 +8).

Obě tyto cesty jsou zajištěny ochrannými prvky, které zajišťují svod přepětí na zem u obou cest.

Specifikace

Datová cesta

• vodiče 1-2, 3-6

Jmenovité napětí

• Un 5V

Maximální napětí

• Uc 6V

Ochranná úroveň přepěťového systému (vodič-vodič)

• Up 40V - 1kV/us, C3

Ochranná úroveň přepěťového systému (vodič-uzemění)

• Up 600V - 1kV/us, C3

Jmenovitý svodový proud (vodič-vodič)

• In 20A - 10/1000us, C3

Jmenovitý svodový proud (vodič-uzemění)

• In 20A - 10/1000us, C3

Napájecí cesta

• vodiče 4, 5 a 7, 8

Jmenovité napětí

• Un 50V

Maximální napětí

• Uc 56V

Jmenovitý proud

• In 400 mA

Jmenovitý svodový proud (vodič-vodič)

• In 10A - 10/1000us, C3

Jmenovitý svodový proud (vodič-uzemění)

• In 2kA - 8/20us, C2

Ochranná úroveň (vodič-vodič)

• Up max. 95V - 1kV/us, C3

Ochranná úroveň (vodič-uzemění)

• Up max. 1000 V - 1,2 / 50us, C2

Typu RJ45

• 8P8C

Rozměry

• 66x60x30mm

Hmotnost

• 0.08 kg
