Bateriová sběrnice pro 2 baterie a 1 měnič včetně externího odpojovače

Podrobný popis

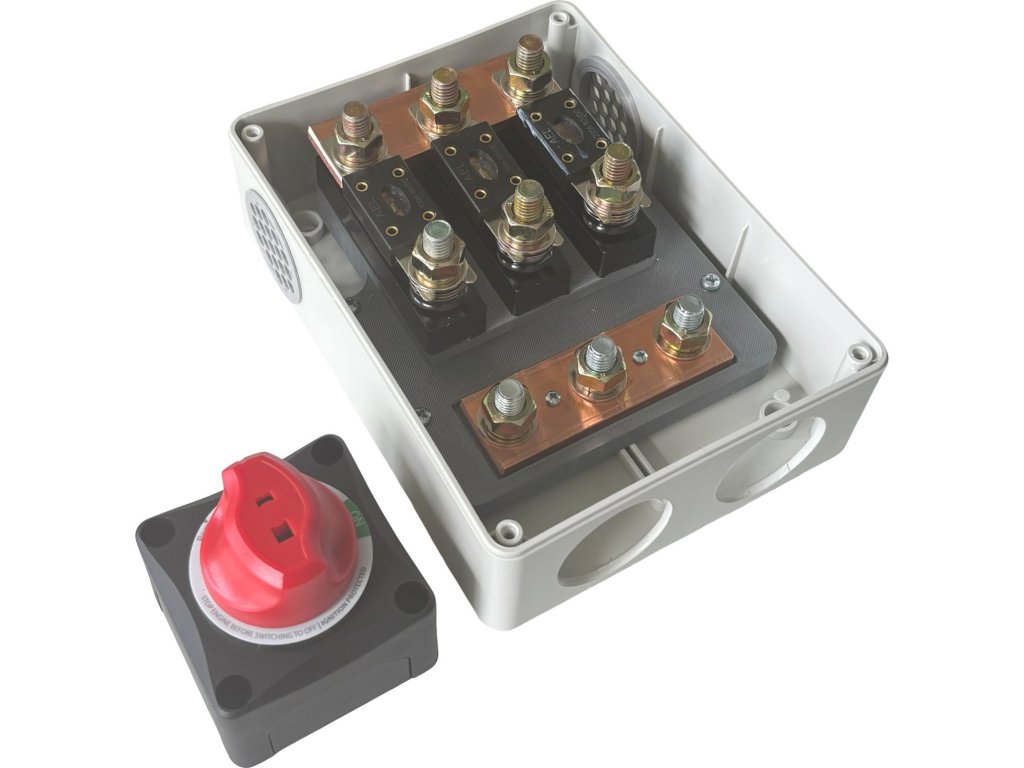

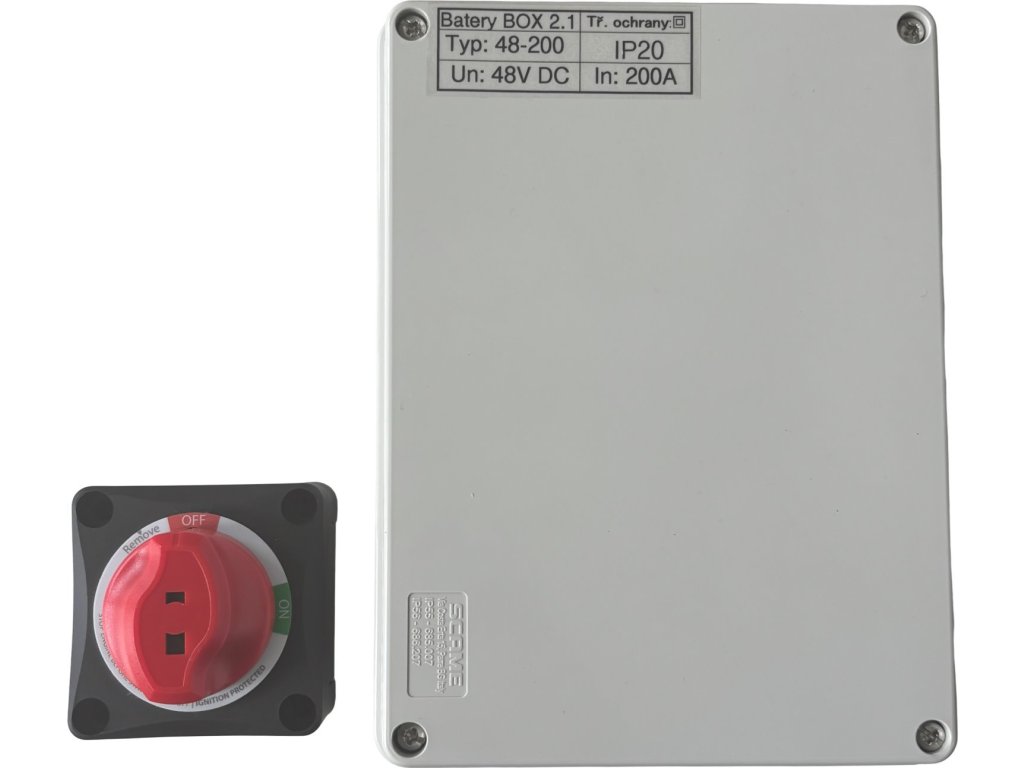

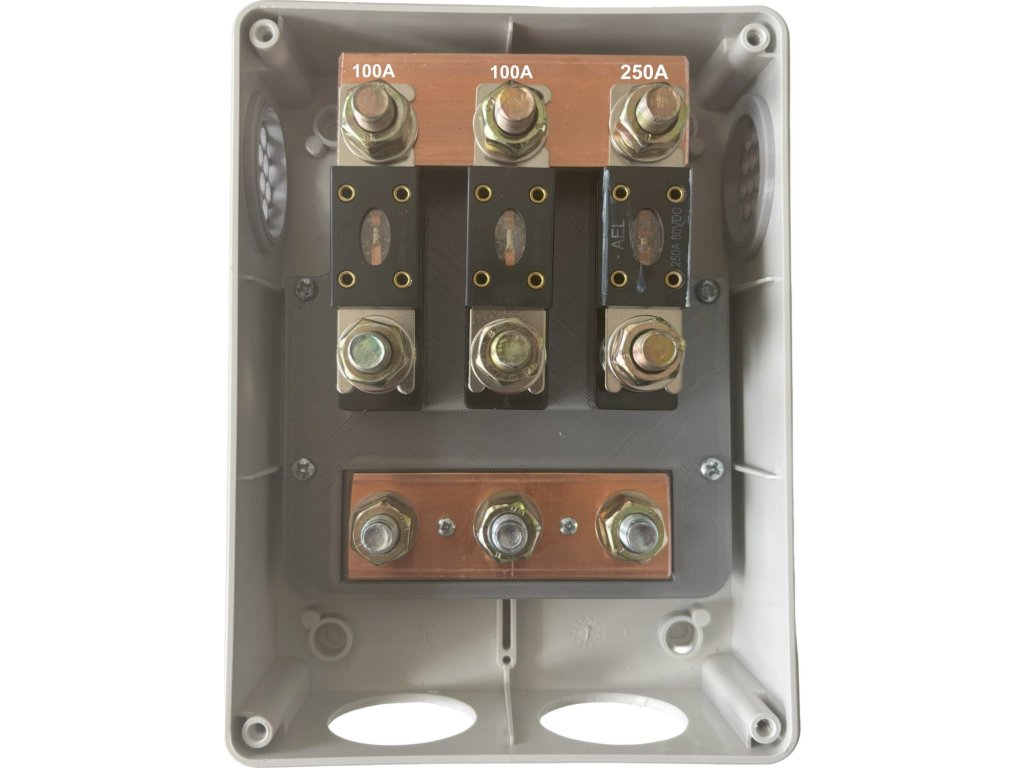

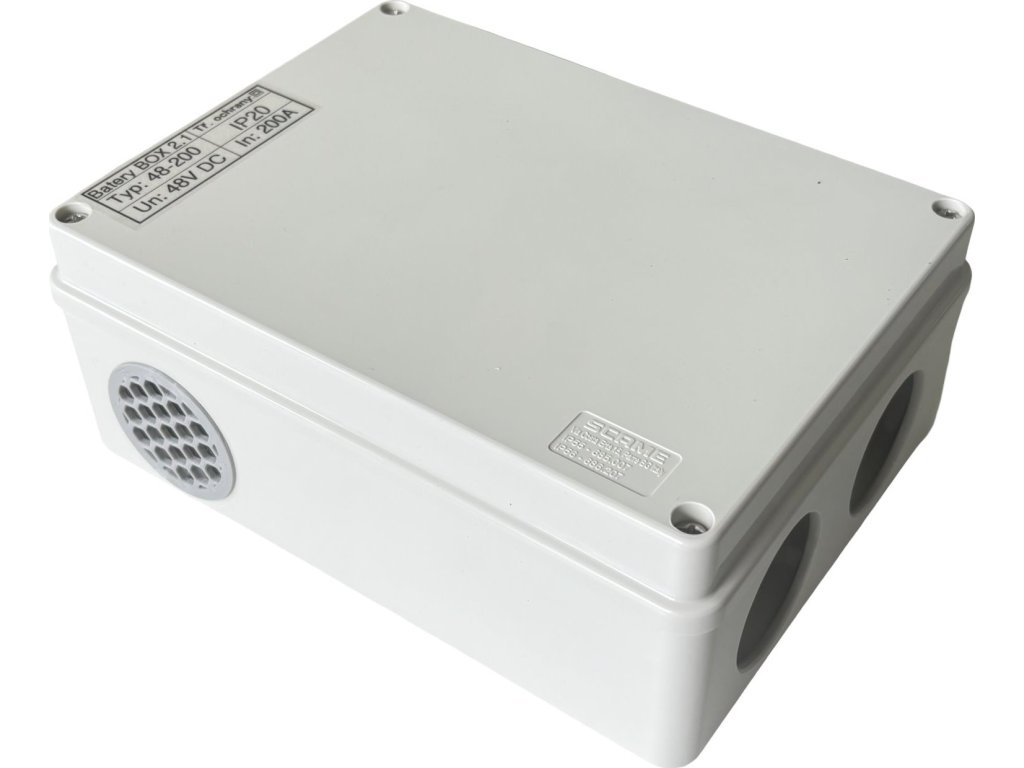

Bateriový box slouží pro paralelní propojení 2 baterií a 1 měniče v napěťové hladině 48 V DC. Box je vybaven pojistkami 100 A pro jednotlivé baterie a 250 A pro výstup k měniči. Box je dobře připraven na instalaci přívodních i odchozích kabelů díky trojici otvorů na spodní straně krabice. K boxu je dodáván s odpojovačem pro DIY instalaci.

Montáž a připojení

• Na zařízení pracujte vždy bez napětí. Montáž zařízení smí provádět pouze osoba s příslušným oprávněním.
• Zařízení je určeno pro použití v interiéru při teplotách +5 až +25 °C a vlhkosti do 95 % nekondenzující. Neumisťujte nad zdroje tepla, například měniče.
• Zařízení je určeno pro montáž na nehořlavý povrch ve vertikální poloze tak, aby vývody kabelů směřovaly dolů. Tuto pozici je nutno dodržet z důvodu správné přirozené ventilace zařízení.
• Nezakrývejte ventilační otvory, ani otvory pro kabely.
• Kabely montujte a připevňujte tak, aby nevznikal tah na šrouby větší než 3 N.
• Vodiče se připojují pomocí kabelového oka s otvorem 10 mm.
• Užívejte správné průřezy vodičů pro jednotlivé větve, nebo osaďte pojistky s nižší adekvátní hodnotou. Typ pojistky ANL.
• Bateriová větev (první 2 větve zleva, 100 A) připojujte minimálním průřezem 25 mm².
• Invertorová větev (poslední větev vpravo, 200 A) připojujte s průřezem minimálně 70 mm².
• Dotahovací moment připojovacích šroubů je 12 Nm.

Klíčové parametry

• Rozměry: 146 x 196 x 88 mm
• Provozní napětí: 48 V
• Trvalý proud zařízením: 140 A
• Krátkodobý proud: 200 A (max 5 min)
• Špičkový proud: 250 A (15 s)
• Krytí IP20

Obsah balení

• Battery box

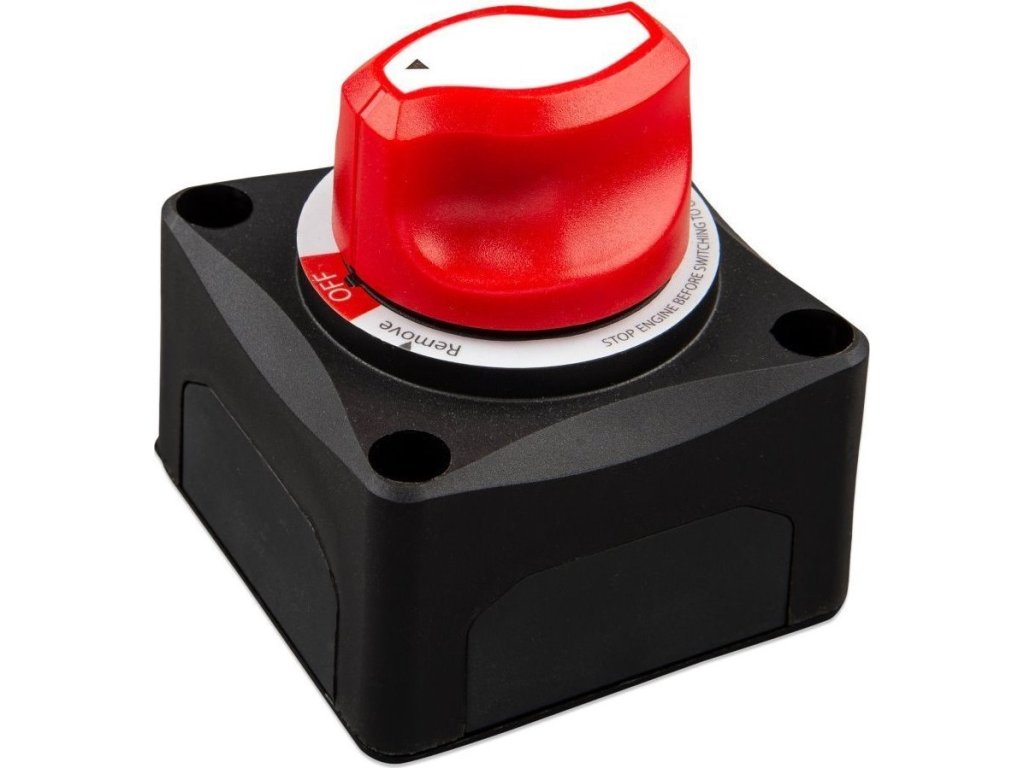

• Odpojovač victron energy - 48V / 275A
