Bateriová sběrnice pro 4 baterie a 1 měnič včetně externího odpojovače
Kód: AX11107032
Garancia doručenia
nepoškodeného tovaru
Podrobný popis

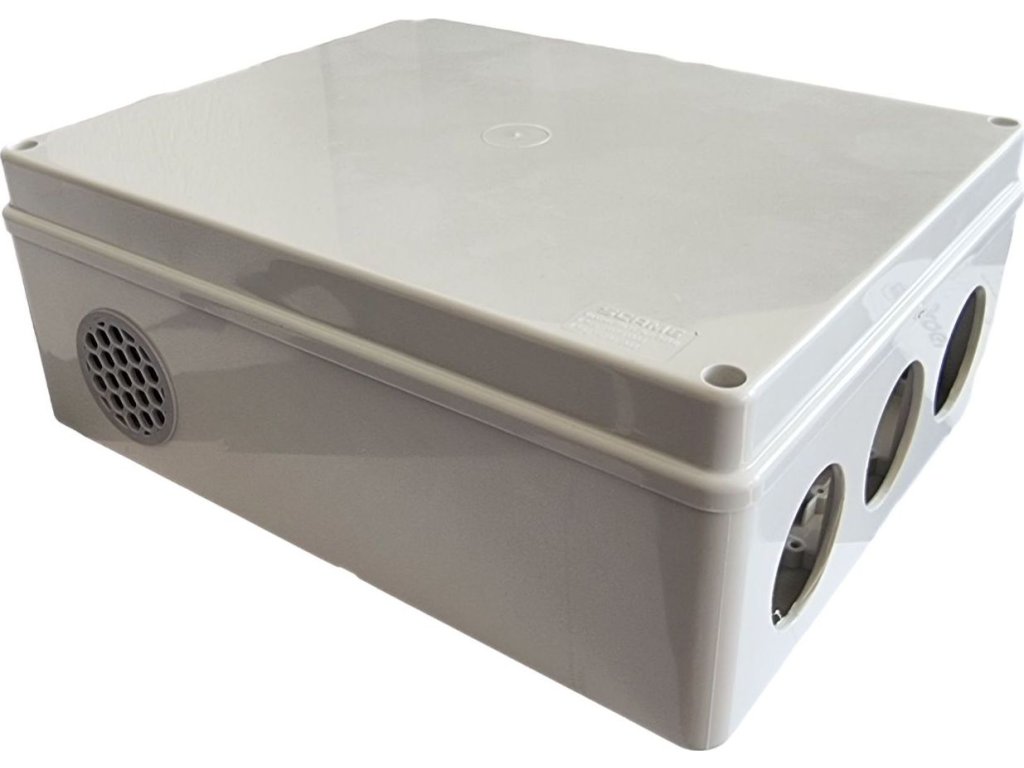

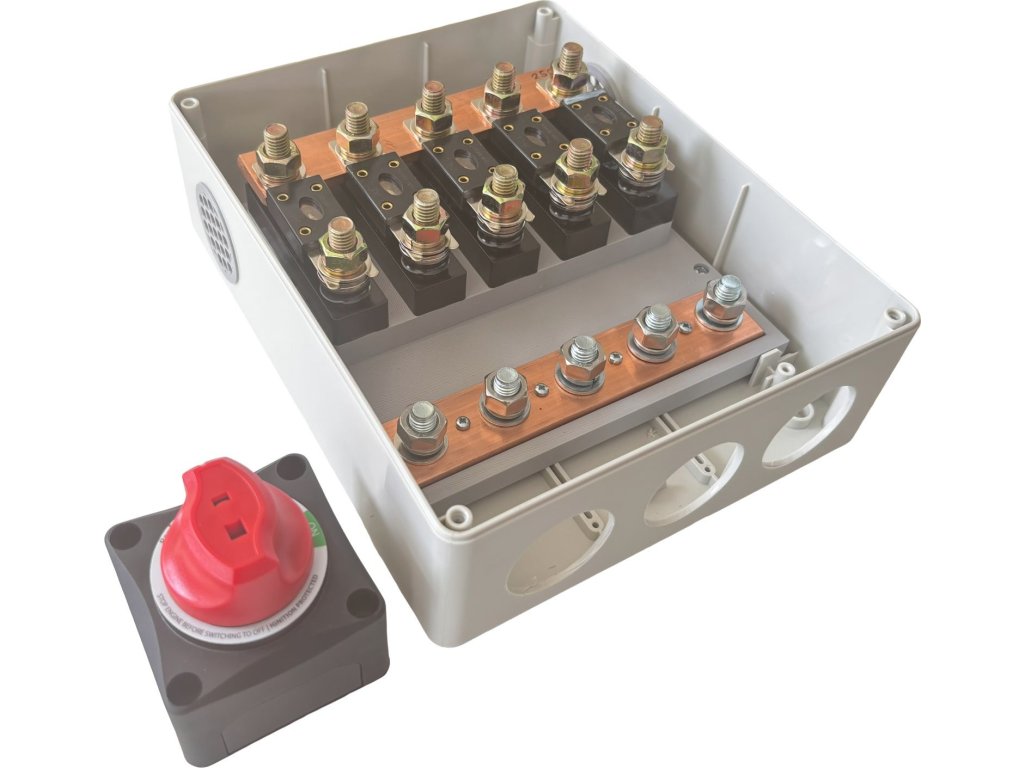

Bateriový box slouží pro paralelní propojení 4 baterií a 1 měniče v napěťové hladině 48 V DC. Box je vybaven pojistkami 100 A pro jednotlivé baterie a 250 A pro výstup k měniči. Box je dobře připraven na instalaci přívodních i odchozích kabelů díky trojici otvorů na spodní straně krabice. K boxu je dodáván s odpojovačem pro DIY instalaci.
Nevypínejte a nezapínejte pod zátěží. Při přerušení pod zátěží dojde k opálení kontaktů a následně poškození zařízení, na které se tak nevztahuje záruka. Při nesprávném zacházení hrozí vznik přechodového odporu a následně požáru.
Montáž a připojení
- Na zařízení pracujte vždy bez napětí. Montáž zařízení smí provádět pouze osoba s příslušným oprávněním.
- Zařízení je určeno pro použití v interiéru při teplotách +5 až +25 °C a vlhkosti do 95 % nekondenzující. Neumisťujte nad zdroje tepla, například měniče.
- Zařízení je určeno pro montáž na nehořlavý povrch ve vertikální poloze tak, aby vývody kabelů směřovaly dolů. Tuto pozici je nutno dodržet z důvodu správné přirozené ventilace zařízení.
- Nezakrývejte ventilační otvory, ani otvory pro kabely.
- Kabely montujte a připevňujte tak, aby nevznikal tah na šrouby větší než 3 N.
- Vodiče se připojují pomocí kabelového oka s otvorem 10 mm.
- Užívejte správné průřezy vodičů pro jednotlivé větve, nebo osaďte pojistky s nižší adekvátní hodnotou. Typ pojistky ANL.
- Bateriová větev (první 4 větve zleva, 100 A) připojujte minimálním průřezem 25 mm2.
- Invertorová větev (poslední větev vpravo, 200 A) připojujte s průřezem minimálně 70 mm2.
- Dotahovací moment připojovacích šroubů je 12 Nm.
Klíčové parametry
- Rozměry: 195 x 245 x 95 mm
- Provozní napětí: 48 V
- Trvalý proud zařízením: 140 A
- Krátkodobý proud: 200 A (max 5 min)
- Špičkový proud: 250 A (15 s)
- Krytí IP20

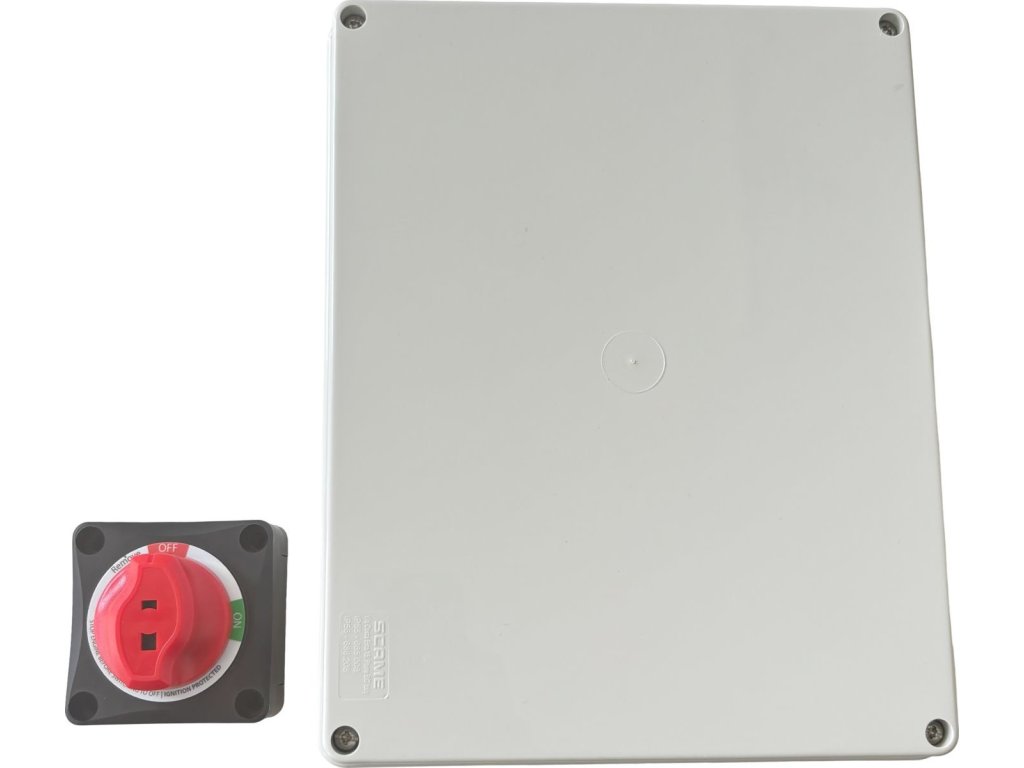

Obsah balení
- Battery box

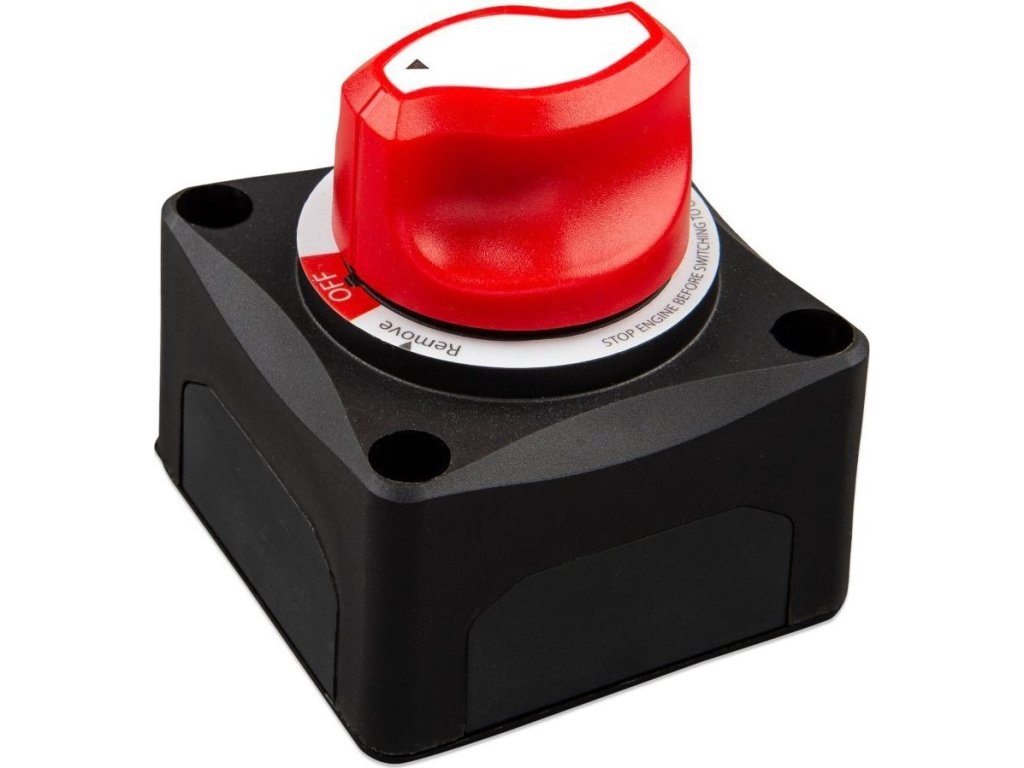

- Odpojovač victron energy - 48V / 275A
Dodatočné parametre
| Kategória: | Batériové odpojovače a zbernice |
|---|---|
| Záruka: | 24 měsíců |
| Hmotnosť: | 0.002 kg |
| Bateriové vstupy: | 4 |
| Bateriový systém: | Nízkonapěťový |
| Číslo dílu výrobce: | BB4.1x |
| Hloubka: | 95 mm |
| Hmotnost: | 2.29000 kg, 2290 g |
| Měničové vstupy: | 1 |
| Pojistky pro baterie: | 100 A |
| Pojistky pro měniče: | 250 A |
| Použití: | Vnitřní |
| Provedení: | na zeď |
| Provozní teplota: | 5 až 25 °C |
| Stupeň krytí: | IP20 |
| Šířka: | 195 mm |
| Výška: | 245 mm |
| Záruka: | 24 měsíců |
