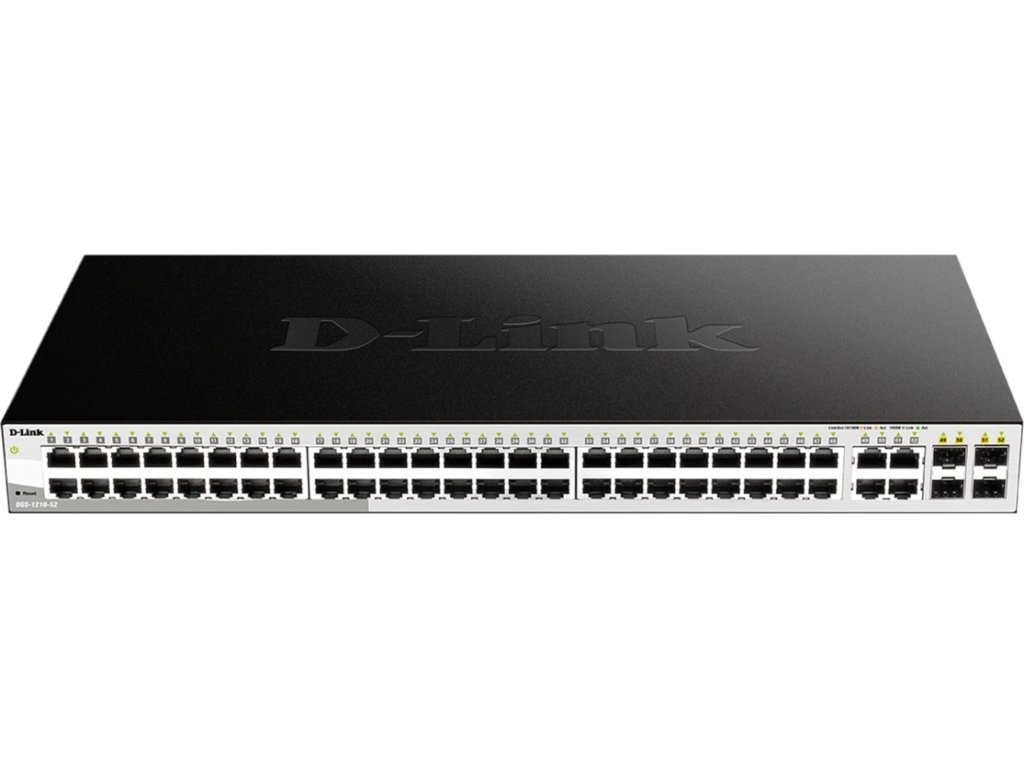

D-Link DGS-1210-52 L2/L3 Smart+ switch, 48x GbE, 4x RJ45/SFP, fanless

Podrobný popis

Popis

Již páta generace Gigabit Smart přepínačů D-Link řady DGS-1210 (v prodeji od roku 2018) nabízí výkonnější hardware, větší flexibilitu portů a více funkcí. Model DGS-1210-52 (HW revize F1) je 52-portový L2/L3 Gigabit Ethernet Smart+ Managed switch bez větráků, vhodný pro SMB a přístupové Enterprise sítě. Je osazen 48 porty 10/100/1000Base-T RJ-45 a 4x Gigabit Combo porty RJ-45/SFP, kde SFP sloty jsou dvourychlostní a podporují Gigabit SFP i Fast Ethernet SFP moduly.

Switch DGS-1210-52 nabízí podporu IPv6 a pokročilou sadu L2 funkcí, jako jsou virtuální sítě VLAN, funkce kvality služeb QoS, LACP agregace linek, IGMP Snooping pro provoz multicast videa, bezpečnostní funkce 802.1x Radius a ACL, Spanning Tree protokoly STP/RSTP pro kruhové topologie a MSTP pro řízení smyček samostatně v každé VLAN. Podporovaný je také L3 statický IPv4/IPv6 routing, který je určen pro směrování mezi VLAN sítěmi a dovoluje nastavit čtyři IP rozhraní. Kapacita routovací tabulky je 124 IPv4 resp. 50 IPv6 záznamů.

Funkce Voice VLAN detektuje připojení IP telefonů a přiřazuje je automaticky do samostatné VLAN s vyšší prioritou. Novinkou je unikátní Surveillance mód, který pomocí MAC adres, LLDP a ONVIF protokolů dokáže detekovat prvky IP kamerových systémů (IP kamery, NVR) od různých výrobců a automaticky je přiřadit do oddělené video-VLAN s vyšší prioritou. Přepínač zobrazí topologii sítě také přímo ve webovém rozhraní přepínače. Výrazně se tak zjednodušuje a urychluje nasazení a správa firemní sítě a IP kamerových systémů.

Správa přepínače je z intuitivního webového rozhraní nebo pomocí SNMP příkazů. Kompaktní sada Telnet CLI příkazů umožňuje základní nastavení přepínače (nastavení IP adresy, hesla, reset, reboot, ping, upgrade FW, nahrání/zálohování konfigurace, show, debug). Podpora Dual Image a Dual Configuration umožňuje nahrání dvou firmwarů nebo konfiguračních souborů do přepínače. Upgrade firmwaru nebo změnu v nastavení sítě není nutné provést okamžitě, ale lze ji odložit.

K dispozici je také bezplatný softwarový nástroj D-Link Network Assistant (DNA), který nabízí základní správu a dohled nad více přepínači v síti. Nástroj DNA prohledá síť a najde přepínač i v případě, kdy jeho IP adresa (např. defaultní IP adresa) není ve stejném L2 segmentu. Následně lze provést základní nastavení, rozdělení přepínačů do pracovních skupin a hromadnou správu, upgrade či zálohu. V rozsáhlých podnikových sítích je možné spravovat přepínače centrálně pomocí pokročilé NMP plaformy D-View 7 (zdarma pro 25 zařízení, více info a online demo na )

TECHNICKÁ SPECIFIKACE

Features

Green Technology

*Link status detection

*Port shut-off

*System hibernation

*Time-based PoE (PoE models only)

Security Features

*Access Control Lists (ACLs)

*D-Link Safeguard Engine protects the CPU from broadcast/multicast/unicast flooding

*Port Security supports up to 64 MAC addresses per port

*ARP Spoofing Prevention

*Smart Binding

Intuitive Management

*D-Link Network Assistant (DNA) utility or multilingual Web UI

*Built-in SNMP MIB for remote NMS (D-View 7.0)

*Compact Command Line Interface (CLI) through Telnet

Advanced Features

*Static route

*Surveillance Mode

*Auto Voice VLAN

*Dual software images

*Dual configuration files

Interface

Number of 10/100/1000BASE-TX ports

*DGS-1210-52/52MP - 48 ports

Number of Combo 1000BASE-TX/SFP ports

*DGS-1210-20/28/28P/28MP/52/52MP - 4 ports

PoE Supported Models (Standard(s)/Number of Ports/Maximum Power Budget)

*DGS-1210-52MP (802.3af/802.3at/52 ports/370W)

Performance

Switch Capacity

*DGS-1210-52/52MP - 104 Gbps

64-Byte Packet Forwarding Rate

*DGS-1210-52/52MP - 77.4 Mpps

MAC Address Table Size

*8K

Packet Buffer Memory

*DGS-1210-52/52MP -12 Mbits

Jumbo Frame

*Up to 10,000 Bytes

Physical & Environmental

Power Consumption (Standby/Maximum)

*DGS-1210-52 - 13.9W / 34.2W

Power Input

*DGS-1210-10/10MP/20/26/28/28P/28MP/52/52MP - 10 to 240 VAC, 50/60HZ internal universal power supply

Dimensions (W x D x H)

*DGS-1210-52 - 440 x 210 x 44 mm

Weight

*DGS-1210-52 - 3.46 kg

Ventilation

*DGS-1210-52 - fanles

Heat Dissipation

*DGS-1210-52 - 116.7 BTU per hour

Temperature

*Operating: -5° to 50°C (23° to 112°F)

*Storage: -20° to 70°C (-4° to 158°F )

Humidity

*Operating: 0% ~ 95% non-condensing

*Storage: 0% ~ 95% non-condensing

Certification

*EMI: CE Class A, VCCI Class A, FCC Class A, BSMI, CCC

*Safety: CB, UL, BSMI, CCC

Software Feature

L2 Features

*MAC Address Table

8K entries

*IGMP Snooping

IGMP v1/v2 Snooping

IGMP v3 awareness

Supports 256 IGMP groups

Supports at least 64 static multicast addresses

IGMP per VLAN

Supports IGMP Snooping Querier

*Loopback Detection

*802.3ad Link Aggregation:

Maximum of 8 groups/8 ports per group

*LLDP

*LLDP-MED

*Jumbo Frame

Up to 10,000 bytes

*Spanning Tree Protocol

802.1D STP

802.1W RSTP

802.1s MSTP

*Flow Control

802.3x Flow Control

HOL Blocking Prevention

*Port Mirroring

One-to-One

Many-to-One

Supports Mirroring for Tx/Rx/Both

*Multicast Filtering

Forwards all unregistered groups

Filters all unregistered groups

*Configurable MDI/MDIX

MLD snooping v1/v2 (256 groups)

VLAN

*802.1Q

*VLAN Group

Max. 256 static VLAN groups

*Configurable VID from 1 - 4094

*Asymmetric VLAN

*Auto Voice VLAN

Max. 10 user-defined OUI

Max. 8 default OUI

*Auto Surveillance VLAN

Quality of Service (QoS)

*802.1p Quality of Service

*8 queues per port

*Queue Handling

Strict

Weighted Round Robin (WRR)

*Bandwidth Control

Port-based (ingress/egress, min granularity 10/100/1000 is 16 Kbps)

*QoS based on:

802.1p priority queues

DSCP

MAC address

EtherType

IP address

Protocol type

ToS

IP preference

IPv6 Traffic Class

TCP/UDP port

L3 Features

*IP interface

Supports 4 interfaces

*IPv6 Neighbor Discovery (ND)

*Static routing

124 IPv4 static route entries

50 IPv6 static route entries

Access Control List (ACL)

*Max. 50 access lists

*Max. 768 rules shared by IPv4, MAC, and IPv6

*Each rule can only be associated with a single port

*ACL based on

MAC address

802.1p priority mask

VID mask

Source/destination MAC address mask

EtherType mask

IP address

Source/destination IP address mask

DSCP mask

Protocol type mask

TCP/UDP port number mask

IPv6 address

Source/destination IP address mask

DSCP mask

Protocol type mask

TCP/UDP port number mask

IPv6 traffic class mask

Security

*Broadcast/Multicast/Unicast Storm Control

*D-Link Safeguard Engine

*Traffic segmentation

*SSH v2

*TLS v1.0

*DoS attack prevention

*802.1X Port-based Access Control

*Port Security

Supports up to 64 MAC addresses per port

*ARP Spoofing Prevention

Max. 127 entries

*DHCP Server Screening

*IP-MAC-Port Binding (Smart Binding)

ARP Inspection

Max. 256 entries

IPv4 Inspection

Max. 127 entries

IPv6 Inspection

Max. 63 entries

DHCP Snooping

Max. 512 entries

AAA

*802.1X Authentication

Supports local/RADIUS database

Supports port-based access control

Supports EAP, OTP, TLS, TTLS, PEAP

Max. 128 entries when using local database

*IPv6 RADIUS server

*Support MD5 authentication

OAM

*Cable diagnostics

*Factory reset

Management

*Web-based GUI

*D-Link Network Assistant Utility

*Compact CLI

*Telnet Server

*TFTP Client

*Configurable MDI/MDIX

*SNMP

Supports v1/v2c/v3

*SNMP Trap

*Backup/upgrade firmware

*Smart Wizard

*Upload/download configuration file

*BootP/DHCP Client

*System Log

Max. 500 log entries

*SNTP

*ICMP v6

*IPv4/v6 Dual Stack

*DHCP Auto Configuration

*Time setting

SNTP

*RMONv1

*Trusted host

*Dual image

*Dual configuration

Green V3.0 Technology

*Power Saving by:

Link Status

Time-based PoE: PoE ports can be turned on/off by port or system through schedule

System hibernation

Port shut off

Cable length detection

MIBs

*RFC1212 Concise MIB Definitions

*RFC1213 MIBII

*RFC1215 MIB Traps Convention

*RFC1493 Bridge MIB

*RFC1157, RFC2573, RFC2575, RFC2576 SNMP MIB

*RFC1442, RFC1901, RFC1902, RFC1903, RFC1904, RFC1905, RFC1906, *RFC1907, RFC1908, RFC2578, RFC3418 SNMPv2 MIB

*RFC271, RFC1757, RFC2819 RMON MIB

*RFC2021 RMONv2 MIB

*RFC1398, RFC1643, RFC1650, RFC2358, RFC2665 Ether-like MIB

*RFC2674 802.1p MIB

*Interface Group MIB

*RFC2618 RADIUS Authentication Client MIB

*RFC4022 MIB for TCP

*RFC4113 MIB for UDP

*RFC2389 MIB for Diffserv.

*RFC2620 RADIUS Accounting Client MIB

*Private MIB

*PoE MIB

*DDP MIB

*LLDP-MED MIB

RFC Standards

*RFC791 IP

*RFC768 UDP

*RFC793 TCP

*RFC792 ICMPv4

*RFC2463, RFC4443 ICMPv6

*RFC826 ARP

*RFC1321, RFC2284, RFC2865, RFC2716, RFC3580 Extensible Authentication Protocol (EAP)

*RFC2573 SNMP Applications

*RFC2461, RFC4861 Neighbor Discovery for IPv6

*RFC2462, RFC4862 IPv6 Stateless Address Auto-configuration (SLAAC)

*RFC2464 IPv6 over Ethernet and definition

*RFC4291 IPv6 Addressing Architecture

*RFC2893, RFC4213 IPv4/IPv6 dual stack function

OMEZENÁ DOŽIVOTNÍ ZÁRUKA:Pro uplatnění omezené doživotní záruky, musí být produkt zaregistrován u společnosti D-Link do 30 dnů od zakoupení. V opačném případě bude záruka na produkt 5 let. Registraci lze provést prostřednictvím samoobslužného portálu: https://services.eu.dlink.com/home/main/SSPLogin.aspx?language=C Záruka končí 5 let po ukončení prodeje (oznámení EOL). Po dobu záruky je v ceně NBD služba pro odeslání náhradní jednotky následující pracovní den, požadavek se zadává přes uvedený Samoobslužný portál. Náklady na dopravu hradí výrobce.
