Podrobný popis

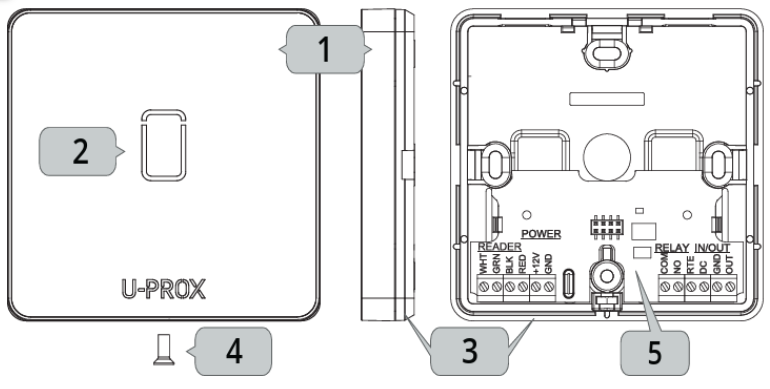

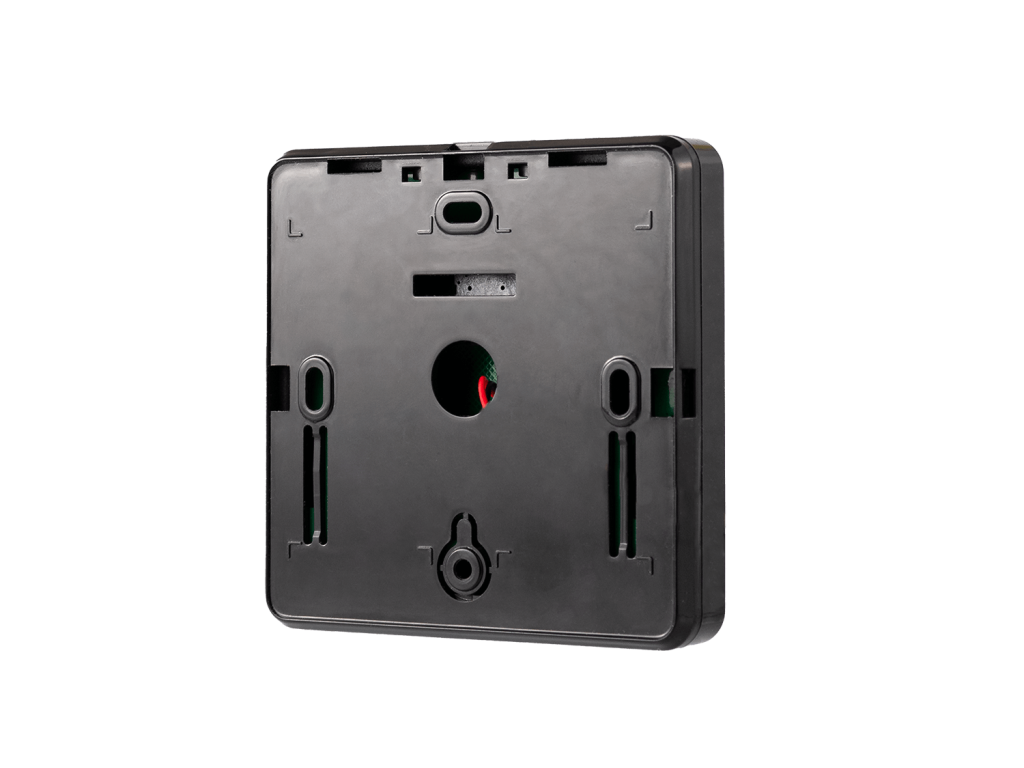

Štruktúra kontroléra

1. Horná časť krytu zariadenia

2. Dotykové tlačidlo žiadosti o odchod

3. Spodná časť krytu

4. Montážna skrutka

5. Doska zariadenia s svorkovnicami

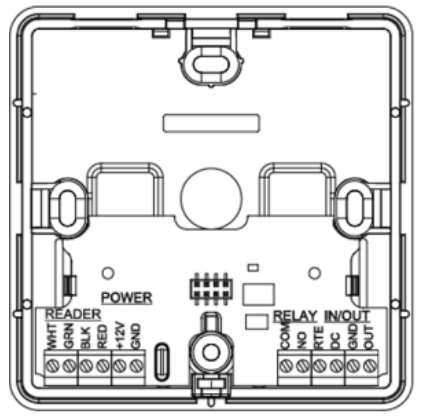

Rozloženie svoriek

Funkcie svoriek kontroléra

Indikácia kontroléra

Indikáciu prístupových režimov zabezpečuje čítačka pripojená ku kontroléru. Predvolené nastavenia sú nasledujúce:

• Pohotovostný režim (Očakávanie): bez zvuku, červené blikanie raz za sekundu

• Nočný režim alebo blokovanie: bez zvuku, červeno-žlté blikanie raz za sekundu

• Poplach: bez zvuku, nepretržité červené svetlo

• Registrácia karty: bez zvuku, zelené blikanie raz za sekundu

• Inicializácia: bez zvuku, žiadna svetelná indikácia

• Čítanie/nahrávanie dát, aktualizácia firmvéru: bez zvuku, nepretržité červené svetlo

• Prístup povolený: krátky akustický signál, nepretržité zelené svetlo; 5 sekúnd pred ukončením časového limitu dverí — krátky akustický signál raz za sekundu

• Prístup zamietnutý: nepretržitý akustický signál, nepretržité červené svetlo

Upozornenie: LED dióda dotykového tlačidla signalizuje iba samotné stlačenie tlačidla!

Prevádzka kontroléra

Kontroléry sa dodávajú v nenakonfigurovanom (výrobnom) stave, v ktorom červená LED dióda bliká raz za sekundu.

Pre prevádzku musí byť kontrolér nakonfigurovaný pomocou softvéru v mobilnom zariadení. Po nahratí konfigurácie a správnom pripojení prejde zariadenie do pohotovostného režimu („Očakávanie“).

Kontrolér môže riadiť jeden prechodový bod (bod prechodu), ktorý funguje v štyroch režimoch: „Očakávanie“, „Poplach“, „Blokovanie“ a „Voľný prechod“. Režim „Voľný prechod“ má najvyššiu prioritu (napr. požiarne poplašné systémy), nasledujú režimy „Blokovanie“, „Poplach“ a „Očakávanie“.

Programovanie kontroléra

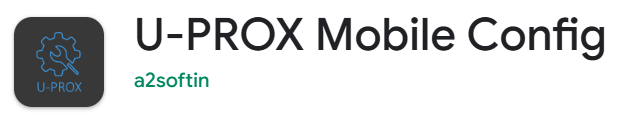

Pripojenie ku kontroléru sa vykonáva pomocou softvéru U-PROX Config cez Bluetooth Low Energy (BLE). Podporované zariadenia: Android 5.0+ a iOS 8.0+ s Bluetooth 4.0+ (BLE).

1. Spustite U-PROX Config: Spustite aplikáciu U-PROX Config na mobilnom zariadení. Ak je Bluetooth vypnutý, zapnite ho (pre Android 6.0 a vyšší — zapnite aj lokalizačné služby / geolokáciu). Kliknutím na tlačidlo „Search“ vyhľadajte zariadenia v okolí.



2. Pripojte sa ku kontroléru: Vyberte kontrolér U-PROX IP401 zo zoznamu a kliknite na „Connect“.

3. Zadajte inžiniersky kód: Po výbere zariadenia sa zobrazí výzva na zadanie inžinierskeho kódu. Zadajte predvolený kód (1234) alebo iný kód poskytnutý výrobcom.

4. Nakonfigurujte sieťové parametre: Pomocou U-PROX Config nakonfigurujte Wi-Fi, DNS, IP adresu (alebo aktivujte DHCP) a port používaný na pripojenie k serveru prístupového systému alebo cloudovému systému.



5. Pridajte kontrolér do systému kontroly vstupu (SKV) podľa príslušného návodu k SKV.

6. Zaregistrujte identifikátory a vytvorte používateľov: Prostredníctvom systému kontroly vstupu (SKV) pridajte identifikátory (bezkontaktné karty, PIN kódy, mobilné identifikátory) a priraďte im príslušné prístupové práva a časové harmonogramy.

7. Nahrajte konfiguráciu: Po dokončení všetkých nastavení nahrajte konfiguráciu do kontroléra. Zariadenie prejde do pohotovostného režimu.

Aktualizácia firmvéru kontroléra

Po pripojení k Wi-Fi sa v menu nastavení zobrazí možnosť „Firmware Update“. Kliknite na ňu, vyberte typ aktualizácie (predvolene zo servera alebo prostredníctvom špeciálneho odkazu) a firmvér sa stiahne na pozadí. Kontrolér sa aktualizuje automaticky (proces trvá približne 5 minút).

Technická údržba

Resetovanie do výrobných nastavení (Factory Reset)

1. Odpojte napájanie od kontroléra.

2. Odstráňte horný kryt kontroléra.

3. Skratujte (prepojte) kontakty OUT a DC.

4. Založte horný kryt späť na miesto.

5. Pripojte napájanie a počkajte na ukončenie zvukového signálu (približne 40 sekúnd).

6. Vypnite napájanie, odstráňte kryt a rozpojte kontakty OUT a DC.

Resetovanie inžinierskeho hesla

1. Odpojte napájanie od kontroléra.

2. Odstráňte horný kryt kontroléra.

3. Skratujte (prepojte) kontakty OUT a RTE.

4. Založte kryt späť na miesto.

5. Pripojte napájanie a počkajte 40 sekúnd.

6. Vypnite napájanie, odstráňte kryt a rozpojte kontakty OUT a RTE.

Výrobné nastavenia (Predvolené hodnoty)

• Komunikátor: Wi-Fi — nenakonfigurované, DHCP zapnuté, adresa servera cloudového SKV: acs-panels.u-prox.systems

• Vstupy (slučky): DC — dverný senzor; RTE — tlačidlo žiadosti o odchod

• Výstupy: Relé — režim zámku (inverzia vypnutá), OUT — „Poplach“

• Čítačka: OSDP

Záruka

Výrobca garantuje, že kontrolér U-PROX IP401 spĺňa parametre opísané v tejto príručke, za predpokladu správneho skladovania a prevádzky.

• Záručná doba skladovania je 6 mesiacov od dátumu výroby.

• Záručná doba prevádzky je 24 mesiacov od dátumu uvedenia do prevádzky.

• Dodávku, zaškolenie personálu, montáž, uvedenie do prevádzky a záručný servis vykonáva výrobca alebo autorizované organizácie.

Záručný servis sa neposkytuje v nasledujúcich prípadoch:

• Nesprávne pripojenie,

• Nedodržanie pokynov v tejto príručke,

• Mechanické poškodenie,

• Živelné pohromy.

Výrobca si vyhradzuje právo na konštrukčné zmeny, ktoré nemajú vplyv na hlavné charakteristiky alebo spoľahlivosť zariadenia.
