Bezpečnostné upozornenie

UPOZORNENIE. ZARIADENIE OBSAHUJE VSTAVANÚ BATÉRIU. VÝMENA BATÉRIE ZA NESPRÁVNY TYP MÔŽE SPÔSOBIŤ POŽIAR ALEBO VÝBUCH. POUŽITÉ BATÉRIE LIKVIDUJTE V SÚLADE S MIESTNYMI ZÁKONMI A PREDPISMI.

Aplikácie na nastavenie

Mobilná aplikácia pre inštalatérov: U-PROX Installer

Aplikácia na konfiguráciu bezdrôtového zabezpečovacieho systému U-PROX. Je určená pre koncových používateľov, ako aj pre technikov monitorovacích stredísk (PCO).

Pomocou mobilného telefónu je možné v aplikácii vykonať kompletné nastavenie systému – inštaláciu, testovanie a kalibráciu bezdrôtových prvkov; nastavenie bezpečnostných skupín; pripojenie na pulty centrálnej ochrany; pridávanie používateľov a udeľovanie práv na ovládanie systému z aplikácie U-PROX Home.

Webový portál pre inštalatérov

Webový portál U-PROX Installer WEB je navrhnutý na konfiguráciu bezdrôtového zabezpečovacieho systému U-PROX prostredníctvom webového prehliadača. Je určený pre koncových používateľov aj pre technikov monitorovacích stredísk. Umožňuje kompletnú správu systému, testovanie prvkov, správu skupín, pripojenie k SBS a správu používateľských oprávnení pre aplikáciu U-PROX Home.

URL: https://web-security.u-prox.systems/

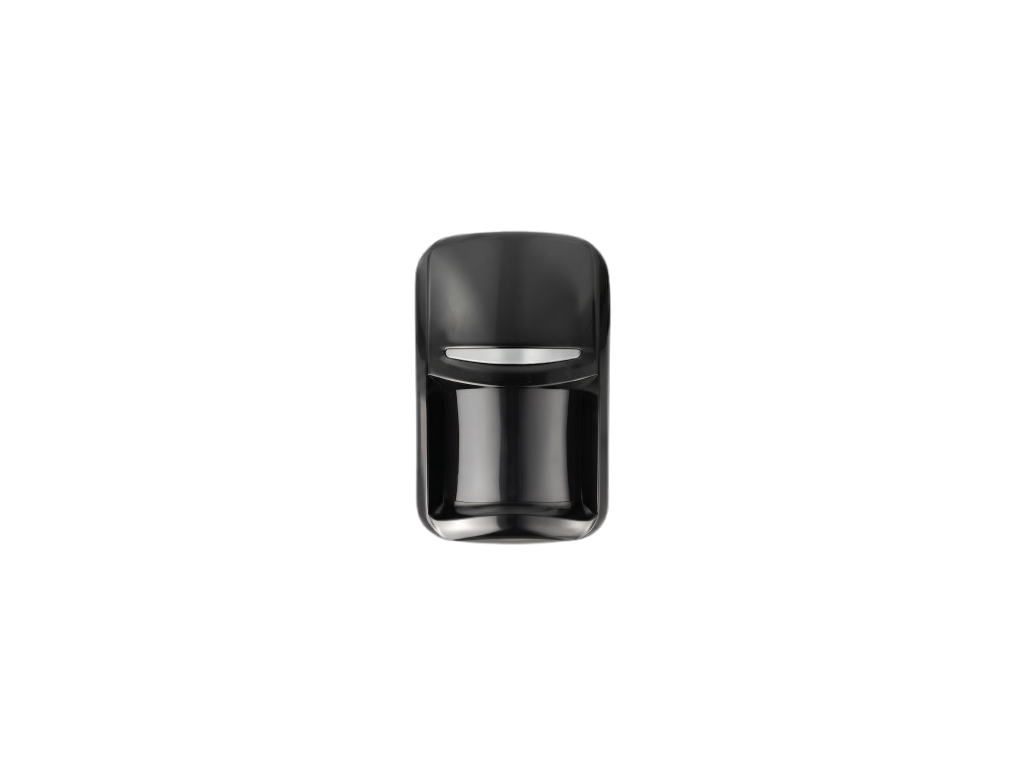

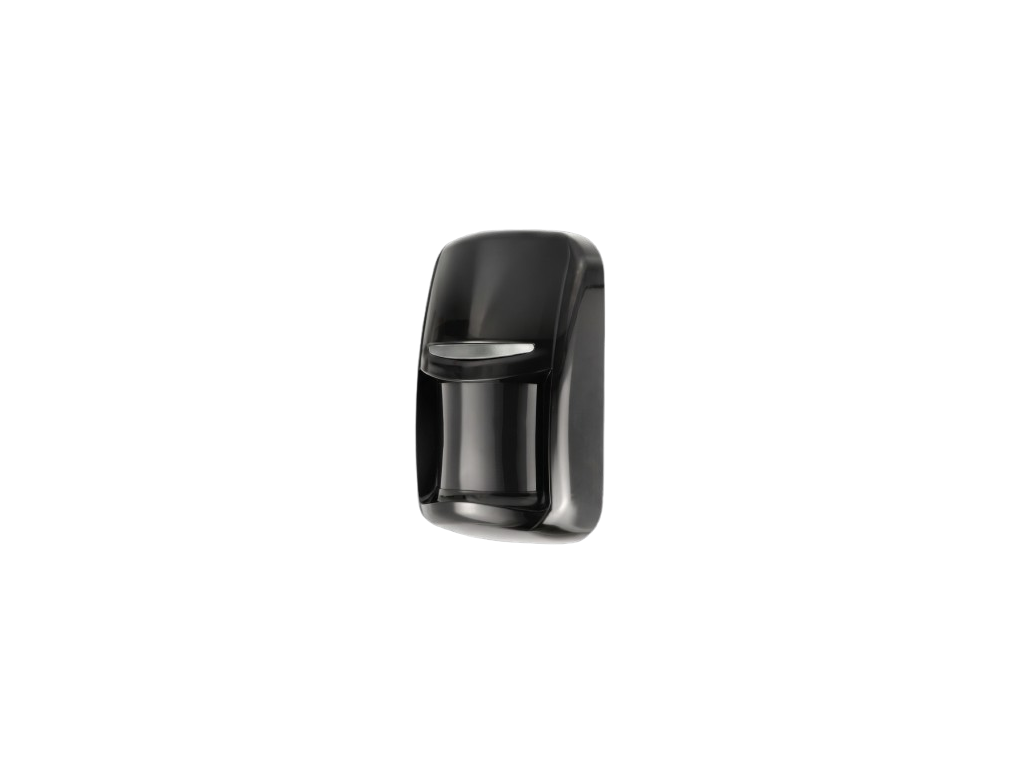

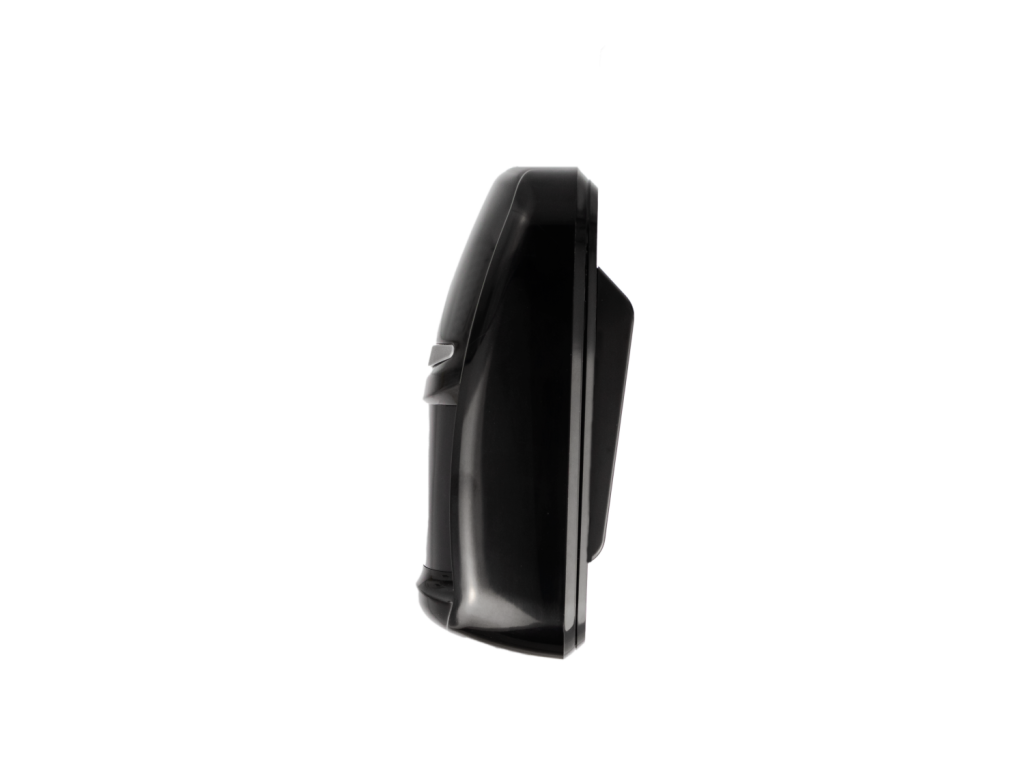

Funkčné prvky zariadenia

1. Kryt detektora

2. Svetelný indikátor prevádzkových režimov

3. Šošovka PIR elementu

4. Držiak (konzola) na montáž detektora

5. Tamper kontakt (ochranný kontakt)

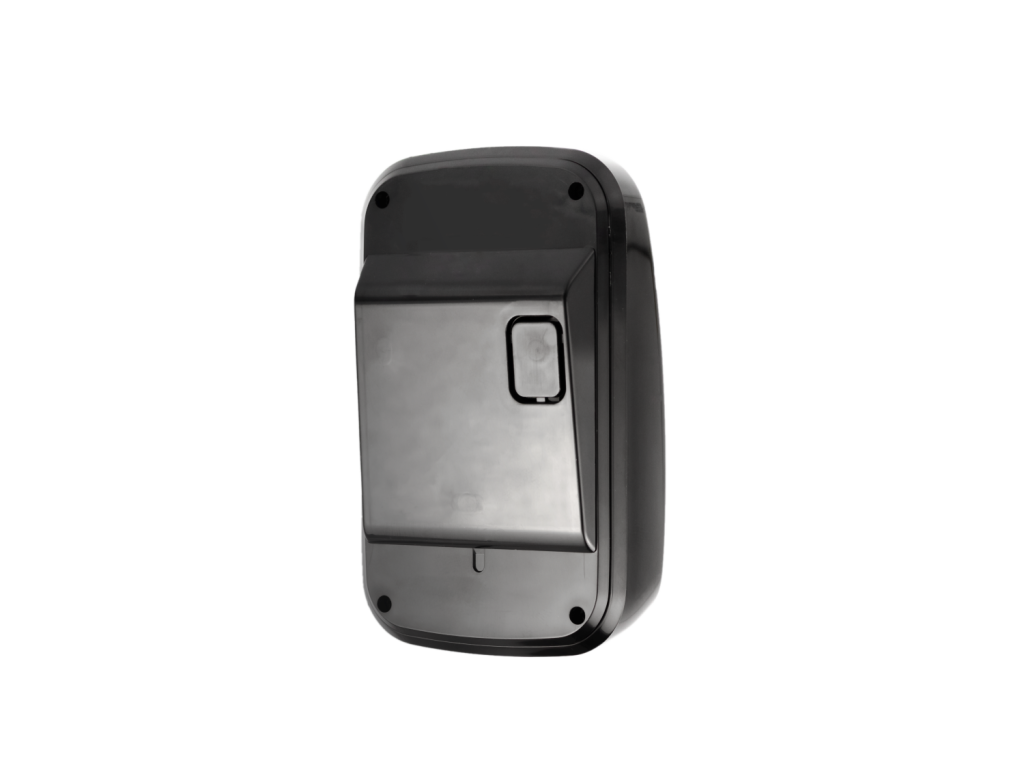

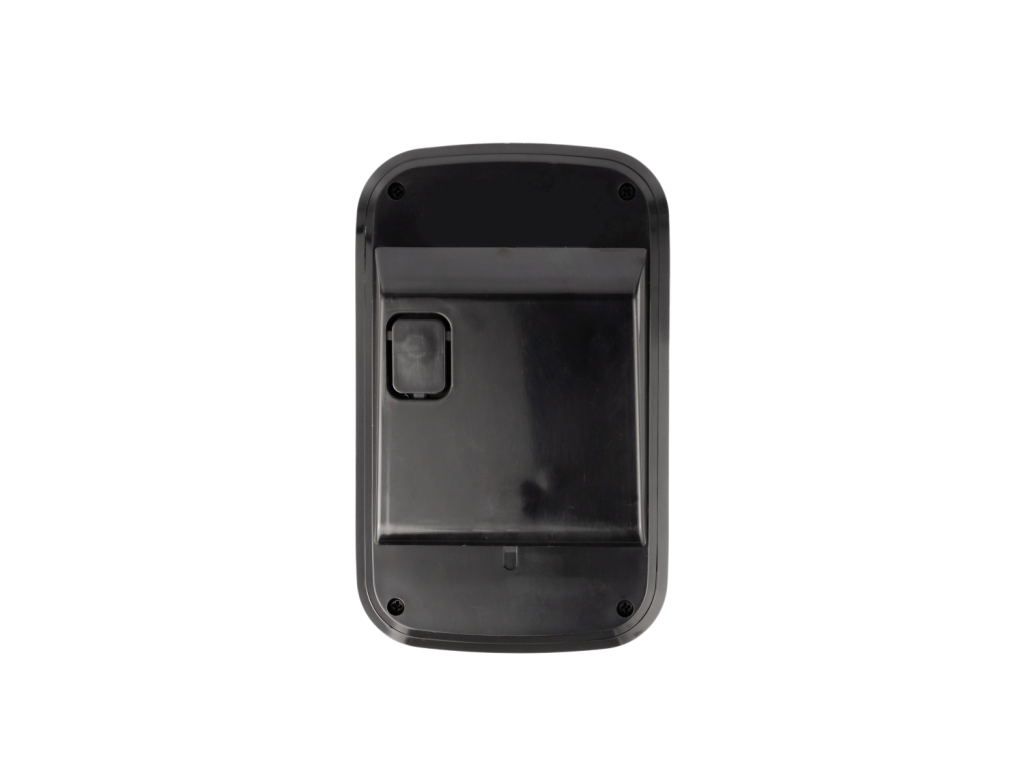

6. Zadný kryt zariadenia

7. Tlačidlo zapnutia/vypnutia (umiestnené pod krytom)

Napájanie

Zariadenie využíva lítiovú batériu typu CR123A, ktorá zaisťuje prevádzku až na 5 rokov na jednu batériu.

Indikácia v prevádzkovom režime

Svetelný indikátor zobrazuje prenos dát a aktiváciu (poplach) detektora.

Synchronizácia udalostí v zabezpečovacom systéme (postupné rozsvecovanie LED):

1. Aktivácia detektora (poplach): Červená

2. Prenos dát:

   • Zelená – prenos úspešný

   • Červená – prenos neúspešný

3. Prijatie potvrdenia:

   • Zelená – prijatie úspešné

   • Červená – prijatie neúspešné

Poznámka: Body 2 a 3 sa môžu zopakovať až 3-krát (opakované pokusy o prenos so zvýšeným výkonom).

Inštalácia

Výber miesta inštalácie

Dôkladne zvážte miesto inštalácie zariadenia U-PROX PIR VB. Berte do úvahy smerovanie šošovky a prítomnosť prekážok, ktoré by mohli obmedziť výhľad detektora.

Detektor by mal byť nainštalovaný tak, aby sa oblasť najpravdepodobnejšieho vniknutia narušiteľa nachádzala v poli maximálneho záberu detektora a smer pohybu narušiteľa bol kolmý na os inštalácie.

Pre dosiahnutie maximálnej oblasti pokrytia nainštalujte detektor vo výške 2,1 metra od úrovne podlahy.

Zariadenie sa nesmie umiestňovať:

• V exteriéri alebo v priestoroch s neprípustnou vlhkosťou a teplotou.

• Na miestach s vysokou úrovňou rádiovej interferencie (rušenia).

• V blízkosti predmetov, ktoré môžu spôsobiť útlm alebo tienenie rádiovej frekvencie (kov, zrkadlá atď.).

• Tak, aby na šošovku detektora dopadalo priame slnečné svetlo.

• Oproti predmetom s rýchlo sa meniacou teplotou alebo na miestach s rýchlou cirkuláciou vzduchu (klimatizácia, radiátory).

• Oproti pohybujúcim sa predmetom s teplotou ľudského tela.

• Vo vzdialenosti menšej ako 1 m od bezpečnostnej infraštruktúry (ústredne/hubu).

Odporúčaný postup inštalácie:

1. Registrácia detektora v systéme pomocou aplikácie U-PROX Installer.

2. Výber miesta inštalácie s optimálnym signálom pomocou aplikácie U-PROX Installer. Berte na vedomie, že detektor je možné umiestniť vertikálne alebo horizontálne.

3. Montáž držiaka (konzoly).

4. Osadenie zariadenia.

Montáž

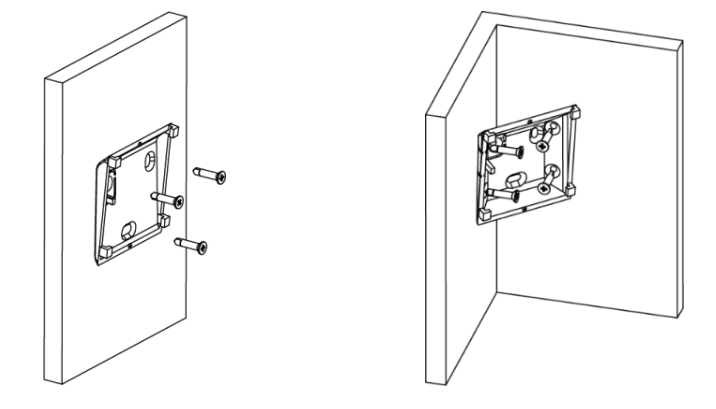

1. Súčasťou balenia sú dva držiaky – jeden na rohovú montáž ( do kúta) a druhý na montáž na rovný povrch.

2. Namontujte požadovaný typ držiaka (4) pomocou skrutiek a hmoždiniek, ktoré sú súčasťou balenia.

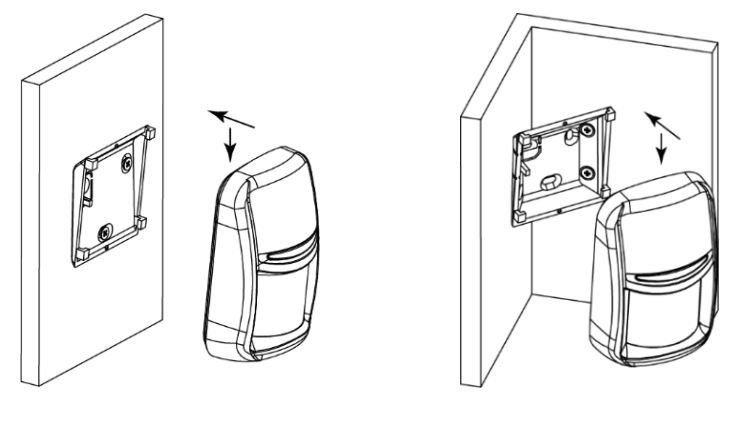

3. Nasaďte zariadenie na držiak a posuňte ho smerom nadol, aby ste ho zafixovali a zaistili tamper kontakt (5). Blikanie svetelného indikátora (2) potvrdí, že tamper bol úspešne zopnutý.



Upozornenie! Pri správnej inštalácii zariadenia musí byť tamper kontakt pevne stlačený (zaistený).

Zapnutie a vypnutie

• Zapnutie: Stlačte a podržte tlačidlo  (8) po dobu 3 sekúnd – svetelný indikátor sa rozsvieti. Ak už bolo zariadenie zaregistrované v systéme, prejde do pohotovostného režimu.

• Vypnutie: Stlačte a podržte tlačidlo  (8) po dobu 5 sekúnd, kým svetelný indikátor nezhasne.



UPOZORNENIE: AK ZARIADENIE NEBOLO ZAREGISTROVANÉ, PO 30 SEKUNDÁCH PREJDE DO REŽIMU SPÁNKU.

Konfigurácia a pridanie do systému (Registrácia)

1. Stiahnite a nainštalujte si mobilnú aplikáciu U-PROX Installer (alebo otvorte webový portál).

2. Spustite aplikáciu/portál a prihláste sa. V prípade potreby sa zaregistrujte ako nezávislý inštalatér alebo požiadajte o prístup ako technik bezpečnostnej spoločnosti.

3. Zo zoznamu ústrední vyberte príslušný U-PROX MPX, do ktorého chcete pridať bezdrôtový detektor.

4. Kliknite na tlačidlo (+) ("Pridať rádiové zariadenie"). Ústredňa prejde do režimu registrácie. (V tomto okne môžete kliknúť na ikony zariadení a prečítať si pokyny na ich zapnutie).

5. Podľa pokynov zapnite bezdrôtový detektor a priblížte ho k ústredni na vzdialenosť približne 1 metra.

6. Počkajte 15-20 sekúnd – bezdrôtový detektor sa zaregistruje.

Upozornenie! Zariadenie bude pridané do prvej voľnej zóny s najnižším číslom.

7. V aplikácii sa otvoria nastavenia detektora. Vykonajte potrebnú konfiguráciu.

Hlavné nastavenia U-PROX PIR VB

• Názov: Názov zariadenia (napr. Obývačka - okno).

• Skupina: Výber logickej sekcie systému, do ktorej zariadenie patrí (napr. miestnosť, byt, garáž). Skupiny umožňujú spoločné ovládanie pridružených zón. Všetky skupiny sú nezávislé.

• Citlivosť: Nastavenie dosahu detekcie pohybu. Nízka (~6 metrov), Stredná (~8 m), Vysoká (~12 m).

• Svetelná indikácia: Zapnutie alebo vypnutie LED indikácie na zariadení počas prevádzky.

• Upozornenie na teplotné limity: Pri prekročení nastavených teplôt zariadenie vygeneruje udalosti „Chladenie“ alebo „Prehriatie“, ktoré možno využiť v automatizačných scenároch.

• Typ zóny (Typ inštalácie): Režimy prevádzky zariadenia:

  • S oneskorením (Vstupná zóna): Pri aktivácii senzora sa spustí časové oneskorenie pre vstup/odchod, počas ktorého musí byť systém odstážený alebo sa senzor musí vrátiť do normálu. Ak sa tak nestane v určenom čase, vygeneruje sa poplachové upozornenie. Čas oneskorenia vstupu/odchodu je samostatne konfigurovateľný pre oba režimy.

  • Bez oneskorenia (Okamžitá): Pri spustení senzora sa okamžite vygeneruje poplachové upozornenie.

  • Chodba: Ak sa senzor aktivuje po inom senzore, ktorý má nastavené vstupné oneskorenie, počká na uplynutie tohto stanoveného času. Ak sa dovtedy systém neodstáži, vyvolá poplach. Ak pred narušením tohto senzora nebol aktivovaný žiadny iný senzor so vstupným oneskorením, poplach sa spustí okamžite.

  • Vnútorná chodba:

    • V režime "Plášť/Nočný režim" (Stay): Senzor je premostený (bypassed) – ignoruje sa. Najčastejšie sa takto nastavujú interiérové detektory pohybu.
    • V režime „Arm“ (Preč): Senzor funguje rovnako ako typ „Chodba (Interior)“.

  • Vnútorná zóna:

    • V režime "Plášť/Nočný režim" (Stay): Senzor je premostený (bypassed). Keď ste doma (režim Stay), detektor by nemal reagovať (napr. v predsieni, obývačke či koridore).
    • V režime „Arm“ (Preč): Po aktivácii senzor okamžite vygeneruje poplach.

  • 24-hodinová zóna: Pri spustení senzora sa okamžite vygeneruje poplach, a to bez ohľadu на to, či je systém zaistený, čiastočne zaistený alebo úplne odstážený. Inými slovami, poplach sa spustí vždy.

• Oneskorenie vstupu / východu: Nastavenie času (v sekundách) pre vstup a odchod, platné aj pre režim "Stay" (Čiastočné stráženie).

• Inteligentné rozpoznávanie poplachu: Aktiváciou tohto nastavenia sa detektory pohybu danej skupiny prepoja do „inteligentnej zóny“ s funkciou overovania (potvrdenia) poplachu.

• Zapnutie s narušeným detektorom: Umožňuje vynútené zapnutie stráženia, aj keď je senzor aktuálne aktívny (napr. otvorené okno).

Špeciálne nastavenia

• Deaktivovať tamper: Zariadenie nebude reagovať na otvorenie krytu (používa sa pri servise).

• Utišiť poplach pri strate spojenia: Nevyvolá poplach, ak ústredňa stratí so zariadením rádiové spojenie.

Testovanie spojenia

Upozornenie: Pred týmto krokom musí byť zariadenie zaregistrované v systéme U-PROX Cloud.

1. Spustite aplikáciu alebo webový portál U-PROX Installer.

2. Vyberte ústredňu a následne konkrétne zariadenie zo zoznamu.

3. Spustite testovací režim a vyberte typ: test aktivácie, bežný test signálu alebo test signálu Grade II.

   • Test aktivácie: Overenie fyzickej detekcie pohybu.

   • Bežný test signálu: Prebieha na strednej úrovni výkonu vysielačov.

   • Test signálu Grade II: Prebieha na ZNÍŽENOM výkone rádiových vysielačov V SÚLADE S NORMOU EN 50131-1.

4. Pre začatie testu počkajte na ďalšie spojenie (ping), prípadne vyvolajte poplach alebo zložte detektor z držiaka.

5. Pohybujte sa so zariadením na vybranom mieste inštalácie.

6. Sledujte hodnoty v aplikácii. Vyberte miesto s optimálnou úrovňou signálu, nie horšou ako -95 dBm.

Orientovať sa môžete aj podľa LED diódy na zariadení:

• Bliká na zeleno (do -87 dBm): Vynikajúci signál, vhodné na inštaláciu.

• Bliká na žlto (-88 až -94 dBm): Stredný signál, vhodné na inštaláciu.

• Bliká na červeno (-95 až -111 dBm): Zlý signál. Presuňte zariadenie alebo použite opakovač signálu U-Prox Extender.

Upozornenie: Testovanie sa AUTOMATICKY UKONČÍ PO 30 MINÚTACH od jeho spustenia.

Odstránenie zariadenia

V aplikácii/portáli vyberte ústredňu, nájdite zariadenie v zozname, kliknite na tlačidlo „Vymazať“ (Odstrániť) a potvrďte akciu.

Údržba a výmena batérie

Zariadenie vyžaduje minimálnu údržbu. Pravidelne čistite kryt od prachu a nečistôt suchou jemnou handričkou.

Postup výmeny batérie:

1. Zložte zariadenie z držiaka posunutím smerom nahor.

2. Odskrutkujte a odoberte zadný kryt (6).

3. Vymeňte batériu (typ CR123A) za novú, pričom dodržte polaritu, a prístroj zložte.

4. Použitú batériu zlikvidujte ekologicky v súlade s miestnymi predpismi.

Záručné podmienky

Záručná doba na zariadenia U-PROX (okrem batérií) je 2 roky od dátumu predaja. Ak zariadenie nefunguje správne, kontaktujte najskôr technickú podporu na support@uprox.systems, problém sa často dá vyriešiť na diaľku.
