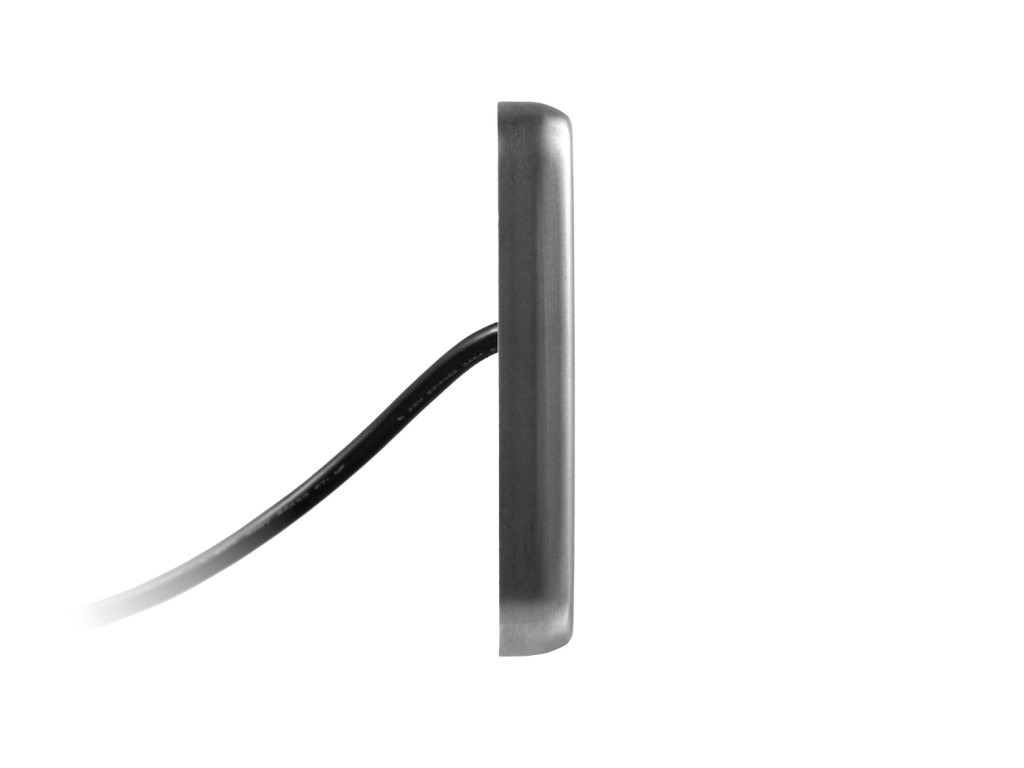

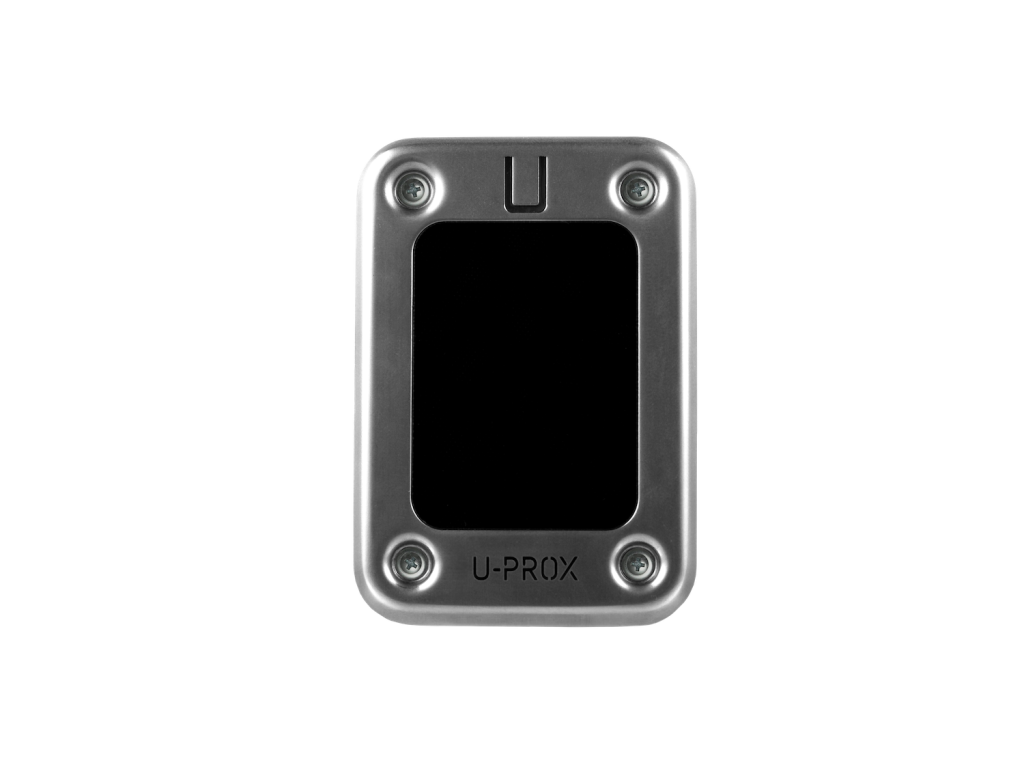

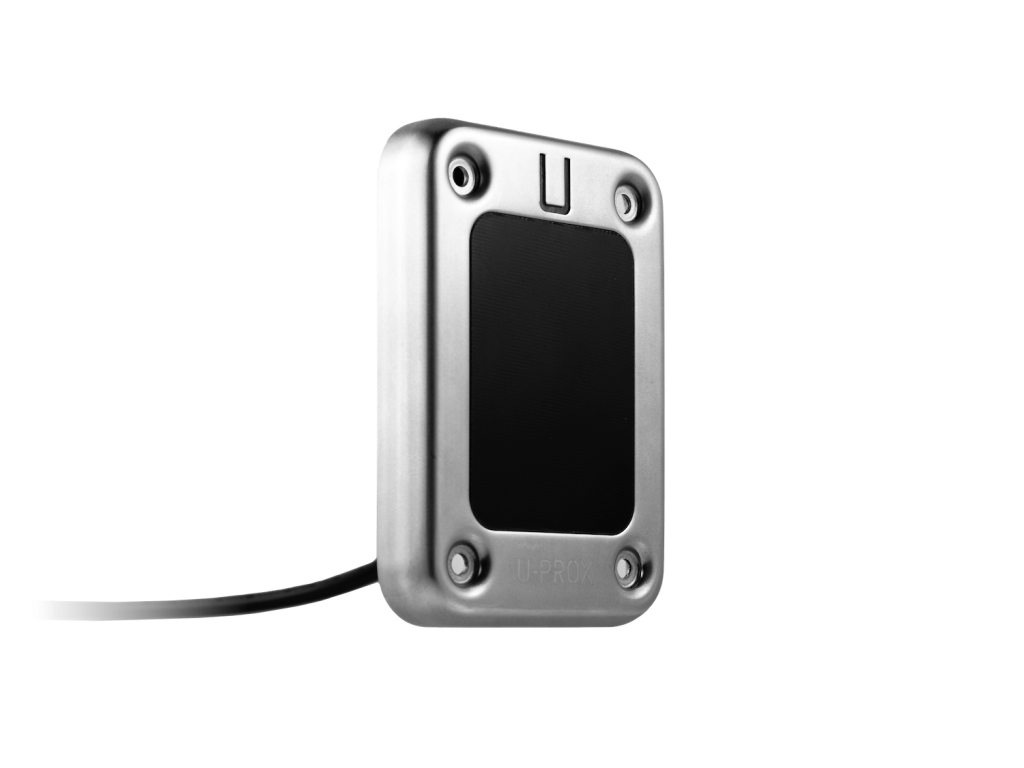

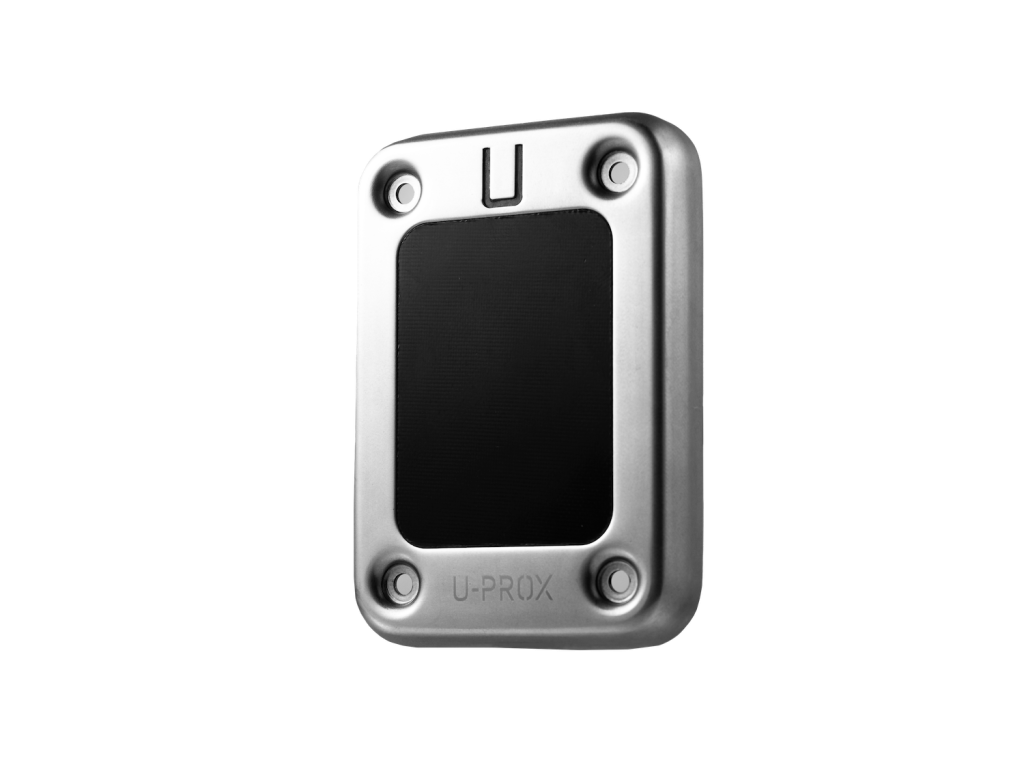

Podrobný popis

Inštalácia

Čítačka sa inštaluje tak, aby bolo pre všetkých používateľov pohodlné prikladať k nej kartu.

1. Pre privedenie kábla pod kryt čítačky je potrebné pripraviť malý výrez alebo otvor s priemerom 14 mm.



2. Použite čítačku ako šablónu, označte a vyvŕtajte dva otvory s priemerom 5 mm a hĺbkou 30 mm.

3. Pripojte čítačku k vopred pripravenému káblu na prepojenie s kontrolérom.

4. Prevlečte kábel stredovým otvorom a upevnite čítačku pomocou priložených plastových hmoždiniek a skrutiek.



Upozornenie: Pri inštalácii čítačky na kovový povrch sa dosah čítania identifikátorov zníži.

Pripojenie

Čítačka môže byť pripojená k už nainštalovaným alebo novým systémom kontroly vstupu. Podporované sú rozhrania OSDP, Wiegand (26, 32, 34, 37, 40, 42, 56, 58, 64, 80 bitov), Wiegand auto a TouchMemory.

Odporúčaný typ kábla medzi čítačkou a kontrolérom je viacžilový oznamovací/signálny kábel s prierezom každej žily 0,22 mm².

Neodporúča sa umiestňovať čítačky vo vzdialenosti menšej ako 20 cm od seba. Inštalácia dvoch čítačiek vo vzdialenosti 10–15 cm je možná pri prepojení ich žltých vodičov Hold/Sync. V takom prípade sa vykoná synchronizácia prevádzky čítačiek a fungujú striedavo.

Wiegand

Priradenie kontaktov čítačky je uvedené v tabuľke.



Pri pripájaní čítačky s využitím krútenej dvojlinky (twisted pair) odporúčame dodržiavať nasledujúcu schému:

OSDP

Priradenie kontaktov čítačky je uvedené v tabuľke.



Pri pripájaní čítačky s využitím krútenej dvojlinky (twisted pair) odporúčame dodržiavať nasledujúcu schému:

RS-232

Priradenie kontaktov čítačky je uvedené v tabuľke.

TouchMemory

Priradenie kontaktov čítačky je uvedené v tabuľke.

Pri pripájaní čítačky s využitím krútenej dvojlinky (twisted pair) odporúčame dodržiavať nasledujúcu schému:

Nastavenie

Pomocou bezplatnej mobilnej aplikácie U-Prox Config sa vykonáva kompletné nastavenie čítačky – od signalizácie až po režimy šifrovania.

Čítačka sa dodáva bez nastaveného inžinierskeho hesla pre vstup do režimu programovania. Pre pripojenie a (opätovné) nastavenie hesla skratujte (prepojte) navzájom kontakty D0 (zelený) a D1 (biely) a zapnite napájanie.

Aktualizácia mikrokódu (firmvéru) čítačky je možná len pomocou smartfónu s OS Android a podporou NFC.

Mobilná identifikácia

Čítačka podporuje digitálne osobné identifikátory. Tie sa spracovávajú a ukladajú v smartfóne používateľa v aplikácii U-PROX ID. Medzi smartfónom a čítačkou sa prenášajú pomocou NFC alebo cez rádiové pásmo 2,4 GHz.

Čítačka podporuje hardvérové aktívne mobilné identifikátory U-PROX Tag a U-PROX Auto Tag.

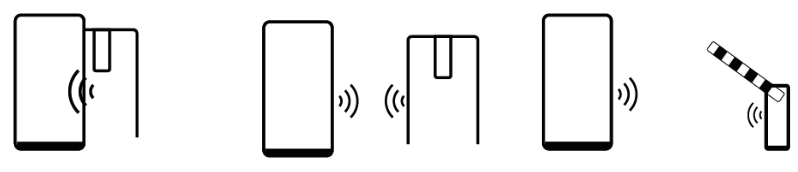

Čítačka podporuje tri prevádzkové režimy:

• „Dvere-Proximity“ – dosah interakcie 10–20 cm, čítačka sa aktivuje pomocou senzora priblíženia. Odporúča sa pre obojsmerné prístupové body a turnikety;

• „Dvere“ – dosah interakcie do 60 cm;

• „Závora“ – nastaviteľný dosah od 1 do 12 m.

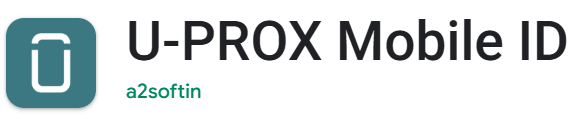

Aplikácia U-PROX ID

Bezplatná mobilná aplikácia U-Prox Mobile ID je určená na získavanie, ukladanie a prenos mobilného identifikátora U-Prox ID medzi smartfónom a čítačkou.

Ako získať mobilný identifikátor

Mobilné identifikátory si môžete zakúpiť u našich predajcov.

Typy podporovaných identifikátorov

Identifikátory 125 kHz

Čítačka podporuje 125 kHz karty s amplitúdovou (ASK – EmMarine atď.) a frekvenčnou moduláciou (FSK – Temic atď.).

Tieto karty nemajú ochranu proti klonovaniu, avšak sú veľmi populárne vďaka svojej nízkej cene.

Identifikátory Mifare®

Čítačka podporuje prácu s kartami Mifare®, číta šifrované identifikátory s používateľsky priradeným číslom karty, so statickým alebo diverzifikovaným šifrovacím kľúčom. Súčasne je možné použiť až päť šifrovacích profilov.

• Mifare® Classic: Najmenej zabezpečená séria kariet, obsahuje zraniteľnosť v šifrovacom algoritme Crypto 1 (SL1). Pri použití sa odporúča zašifrovať všetky sektory kariet diverzifikovaným šifrovacím kľúčom.

• Mifare® Plus: Čítačka podporuje režimy SL1 a SL3 pre Mifare® Plus. Odporúča sa používať režim SL3, pretože poskytuje najvyššiu úroveň ochrany a využíva šifrovací algoritmus AES.

• Mifare® Desfire: Čítačka podporuje karty Mifare DESFire EV1, EV2 a EV3. Podporovaný je šifrovací algoritmus AES.

Záruka

Výrobca garantuje, že čítačka U-PROX SE steel spĺňa parametre opísané v tejto príručke, za predpokladu správneho skladovania a prevádzky.

• Záručná doba skladovania je 6 mesiacov od dátumu výroby.

• Záručná doba prevádzky je 24 mesiacov od dátumu uvedenia do prevádzky.

• Dodávku, zaškolenie personálu, montáž, uvedenie do prevádzky a záručný servis vykonáva výrobca alebo autorizované organizácie.

Záručný servis sa neposkytuje v nasledujúcich prípadoch:

• Nesprávne pripojenie,

• Nedodržanie požiadaviek tejto príručky,

• Mechanické poškodenie,

• Živelné pohromy.

Výrobca si vyhradzuje právo na konštrukčné zmeny, ktoré nemajú vplyv na hlavné technické charakteristiky alebo spoľahlivosť výrobku.
