Bezpečnostné upozornenie

Bezpečnosť pri práci s batériami a elektrickými zariadeniami

Toto zariadenie je napájané vstavanou lítiovou batériou CR123A. Výmena batérie za nesprávny typ môže mať za následok požiar alebo výbuch. Použité batérie likvidujte v súlade s miestnymi predpismi. Inštaláciu a servis senzora vykonávajte vždy pri vypnutom napájaní.

Inštalácia a manipulácia

Nerozoberajte zariadenie ani jeho napájací zdroj, ak sú pod napätím. Počas inštalácie a údržby dodržiavajte všetky elektrické a protipožiarne bezpečnostné predpisy.

Mobilná aplikácia pre inštalatérov: U-PROX Installer

Aplikácia na konfiguráciu bezdrôtového zabezpečovacieho systému U-PROX. Je určená pre koncových používateľov, ako aj pre technikov monitorovacích stredísk (PCO).

Pomocou mobilného telefónu je možné v aplikácii vykonať kompletné nastavenie systému – inštaláciu, testovanie a kalibráciu bezdrôtových prvkov; nastavenie bezpečnostných skupín; pripojenie na pulty centrálnej ochrany; pridávanie používateľov a udeľovanie práv na ovládanie systému z aplikácie U-PROX Home.

Webový portál pre inštalatérov

Webový portál U-PROX Installer WEB je navrhnutý na konfiguráciu bezdrôtového zabezpečovacieho systému U-PROX prostredníctvom webového prehliadača. Je určený pre koncových používateľov aj pre technikov monitorovacích stredísk. Umožňuje kompletnú správu systému, testovanie prvkov, správu skupín, pripojenie k SBS a správu používateľských oprávnení pre aplikáciu U-PROX Home.

URL: https://web-security.u-prox.systems/

Funkčné prvky zariadenia

1. Spodná doska krytu magnetu

2. Kryt puzdra magnetu

3. Neodymový magnet

4. Spodná doska krytu senzora

5. Horný kryt puzdra senzora s kapsulou zariadenia

6. Značky polohy magnetu

7. LED indikátor – zobrazuje stav zariadenia vrátane konfigurácie poplachu a stavu detekcie rozbitia skla

8. Ochranná plastová doska dosky plošných spojov zariadenia

9. Tamper kontakt (ochranný kontakt)

10. Konektor pre externý senzor/externú LED diódu:

    • Kontakt LD: + LED (červený)

    • Kontakt GND: Uzemnenie (modrý)

    • Kontakt DC: Jazýčkový kontakt / senzor (žltý)

11. Tlačidlo zapnutia/vypnutia

12. Batéria CR123A (predinštalovaná)

13. Externý senzor (jazýčkový kontakt)

14. Externá LED dióda (voliteľná)

15. Gumové tesnenie

(Poznámka: Mechanizmus na určovanie uhla a senzor vibrácií sú integrované priamo v elektronike zariadenia a nie sú samostatne zobrazené na montážnej schéme).

Napájanie

Zariadenie využíva lítiovú batériu typu CR123A, ktorá zaisťuje prevádzku až na 5 rokov na jednu batériu.

Inštalácia

Výber miesta inštalácie

Vyhnite sa zónam s vysokou vlhkosťou, extrémnymi teplotami alebo silnými zdrojmi rádiového rušenia. Pre správnu funkciu detektora dodržiavajte nasledujúce odporúčania:

• Počas registrácie sa uistite, že sa detektor nachádza vo vzdialenosti maximálne 1 metra od hubu (ústredne) — to zabezpečí úspešné pridanie do systému.

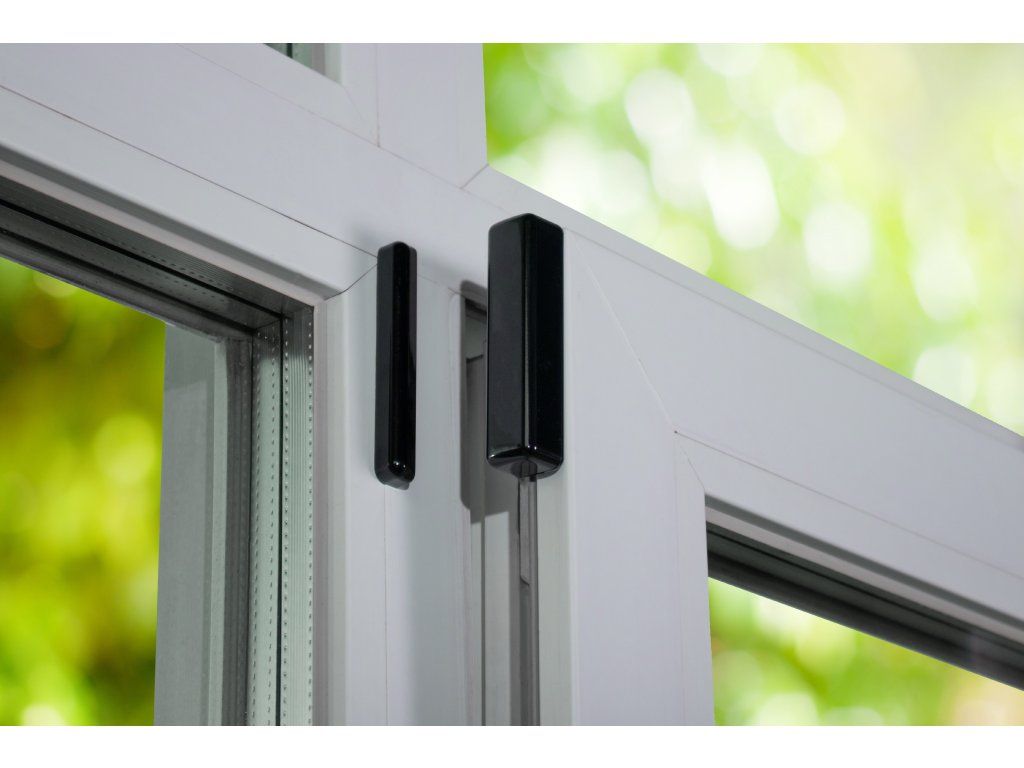

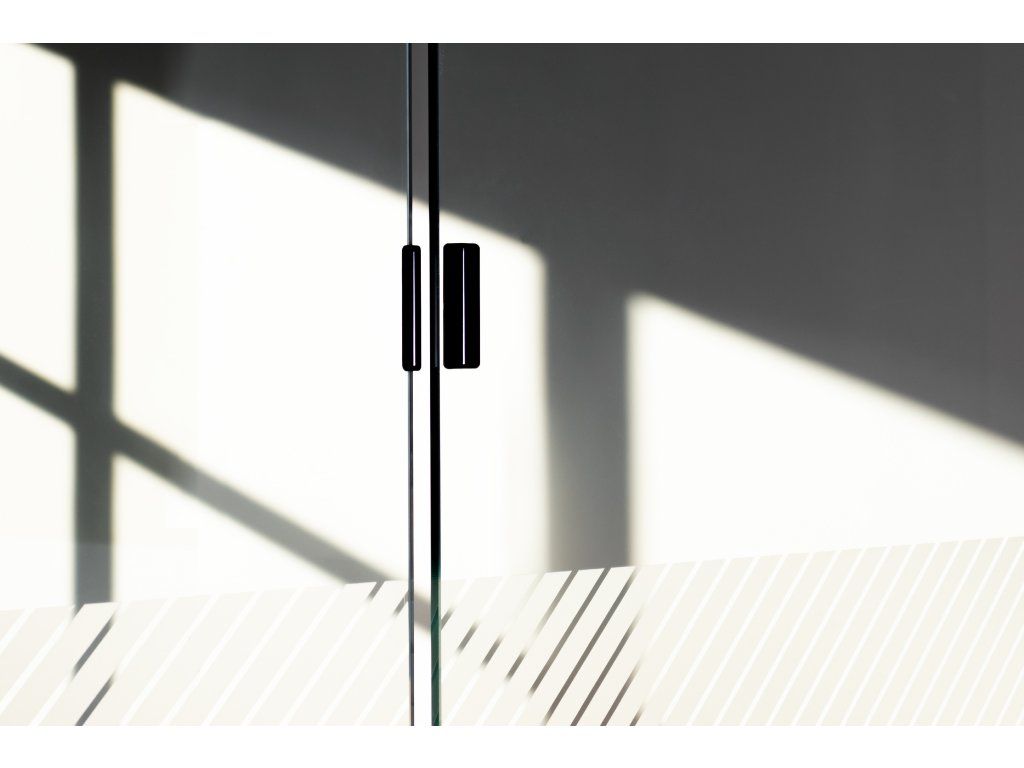

• Vyberte miesto, kde bude magnetický kontakt presne snímať otváranie alebo posunutie — na dverách, oknách alebo roletách. Inštalácia je možná vertikálne aj horizontálne.



Upozornenie: Pre správne fungovanie senzora náklonu musí byť detektor namontovaný na pohyblivej časti, ako je znázornené na schéme č. 3.

• Na overenie sily signálu použite aplikáciu U‑Prox Installer alebo U‑Prox Installer WEB. Pomôže vám určiť najlepšie miesto pre umiestnenie na základe úrovne rádiovej komunikácie (odporúča sa hodnota nie horšia ako –95 dBm).

Postup inštalácie krok za krokom:

1. Nainštalujte magnet Upevnite magnet na pohyblivú časť (napríklad dvere alebo okenné krídlo) / na pevnú časť (v prípade realizácie scenára s detekciou uhla náklonu) pomocou montážnej sady alebo obojstrannej lepiacej pásky.

2. Upevnite základňu detektora Pripevnite spodný panel detektora k pevnej časti (napríklad k rámu) / k pohyblivej časti (v prípade realizácie scenára s detekciou uhla náklonu) pomocou skrutiek alebo lepiacej pásky. Povrch musí byť čistý a suchý.

3. Nainštalujte detektor Vložte hlavný modul detektora do upevnenej základne. Uistite sa, že antivandalský kontakt (tamper) zafungoval — čo sa potvrdí blikaním LED indikátora.

Poznámka: Kalibrácia senzorov (magnetického, nárazového, náklonového) prebieha po inštalácii automaticky. Dodatočné mechanické nastavenie uhla nie je konštrukciou zariadenia podporované.

Pripojenie externých komponentov

Ak sú potrebné dodatočné externé komponenty (napríklad externá LED dióda pre vizuálne potvrdenie), pripojte ich k špeciálnym kontaktom nasledovne:

• Kontakt LD: + LED (červený)

• Kontakt GND: Uzemnenie (modrý)

• Kontakt DC: Detektor / Senzor (žltý)



Prevádzka a nastavenie

Registrácia zariadenia

Spustite mobilnú aplikáciu U‑PROX Installer alebo sa prihláste cez webový portál pomocou inštalačných údajov. Postupujte podľa pokynov na obrazovke a zaregistrujte U‑PROX WDC Uni vo vašom zabezpečovacom systéme. Počas registrácie sa odporúča držať detektor vo vzdialenosti približne 1 metra od ovládacieho panelu.

Potvrdenie: LED indikátor potvrdí úspešnú registráciu.

Testovanie a konfigurácia

Použite aplikáciu U‑PROX Installer na vykonanie testu pripojenia. LED indikátor bude zobrazovať kvalitu signálu nasledovne:

• Zelená: Vynikajúca kvalita signálu

• Žltá: Uspokojivá kvalita signálu

• Červená: Zlá kvalita signálu

• Rýchlo blikajúca červená: Žiadne spojenie

Po registrácii nakonfigurujte cez aplikáciu U‑PROX Installer parametre, ako sú oneskorenia spínania, citlivosť detektora, prahové hodnoty detekcie vibrácií a úrovne alarmu. V prípade potreby upravte parametre uhlovej signalizácie pre optimálnu prevádzku.

Súlad s normami a záruka

• Súlad s normami: U‑PROX WDC Uni je v súlade so smernicou o rádiových zariadeniach 2014/53/EÚ a smernicou 2011/65/EÚ (RoHS). Originálne vyhlásenie o zhode je k dispozícii na webovej stránke U‑PROX v sekcii certifikátov.

• Záruka: Záruka na zariadenia U‑PROX (s výnimkou batérií) je platná dva roky od dátumu nákupu. Ak sa vyskytnú problémy, kontaktujte nás na adrese support@u‑prox.systems; k dispozícii je možnosť vzdialenej diagnostiky.
